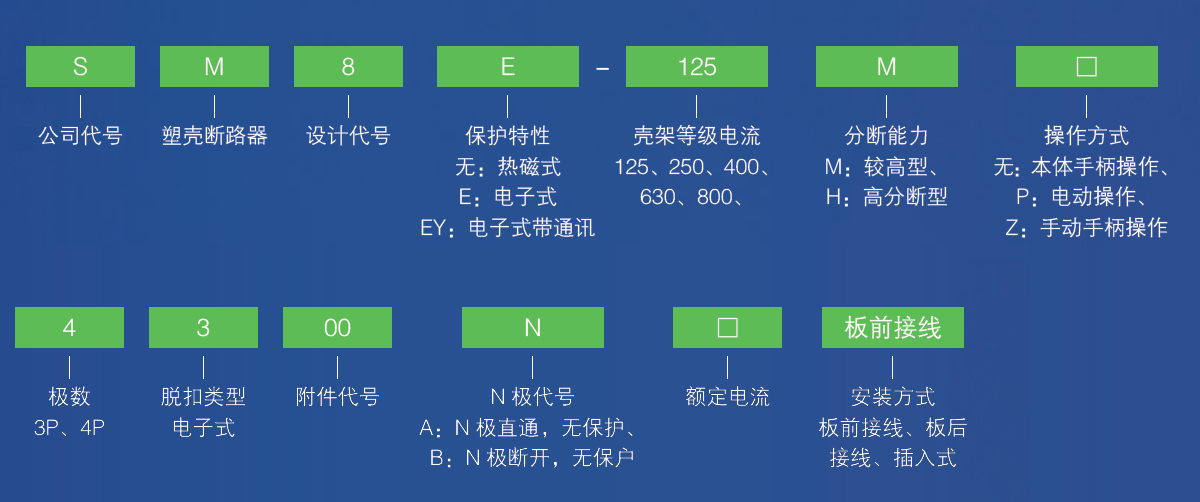

型号含义

技术参数

型号		SM8E-125		SM8E-250		SM8E-400		SM8E-800
壳架等级 最大的额定电流(A)		125		250		400		800
分断能力级别		M	H	M	H	M	H	M	H
整定电流ln(A)		16、20、25、32、40、50、63、 80、100、125		100、125、140、150、 160、180、200、225、250		160、180、200、225、250、 280、315、350、375、400		315、350、400、450、500、 630、700、760、800
极数		3P、4P		3P、4P		3P、4P		3P、4P
额定绝缘电压Ui		1000V
额定工作电压Ue		415/690V
额定冲击耐受电压Uimp		12kV
飞弧距离(mm)		≤ 50				≤ 100
额定极限短路分 断能力lcu（kA）	400V	50	85	50	85	85	100	85	100
	690V	15	20	15	20	15	20	15	20
额定运行短路分 断能力lcs（kA）	400V	35	50	35	50	55	55	55	60
	690V	8	10	8	10	10	15	10	15
额定运行短路耐受电流lcw(kA)1s		1.2		3		5		10
使用类型		A				B
操作性能次	通电	3000				2000		1000
	不通电	15000				10000		7000

功能特点

SM8E 系列塑料外壳式断路器，是本公司采用国际先进技术设计，开发的新型断路器之一。
该断路器额定绝缘电压至1000V，适用于交流50Hz/60Hz，额定工作电压至AC690V 以下，额定工作电流至800A 的配电线路路中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。
该断路器具有体积小、分断高、飞弧短( 或无飞弧) 等特点，瞬时、延时、电流可调，可垂直安装亦可水平安装，具有隔离功能。
断路器可带报警触头、分励脱扣、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式SM8E 电子式剩余电流动作断路器亦可带液晶屏能直观显示电压、电流、故障记忆等参数本产品符合GB/T14048.2、IEC6047-2 标准，产品获得CCC 认证。
通过国家电网江苏电科院验收测试。

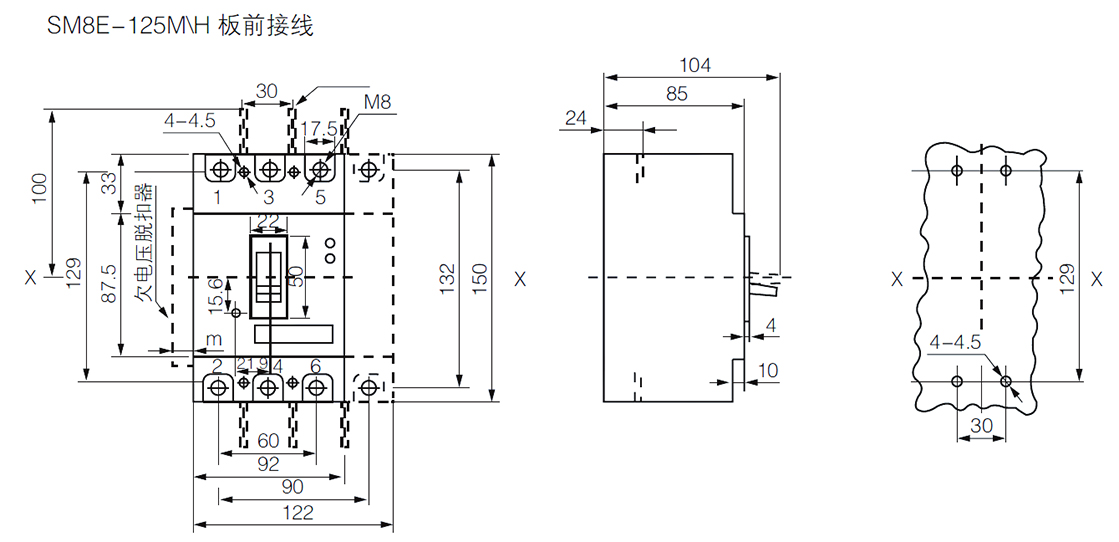

外形及安装尺寸（单位mm）

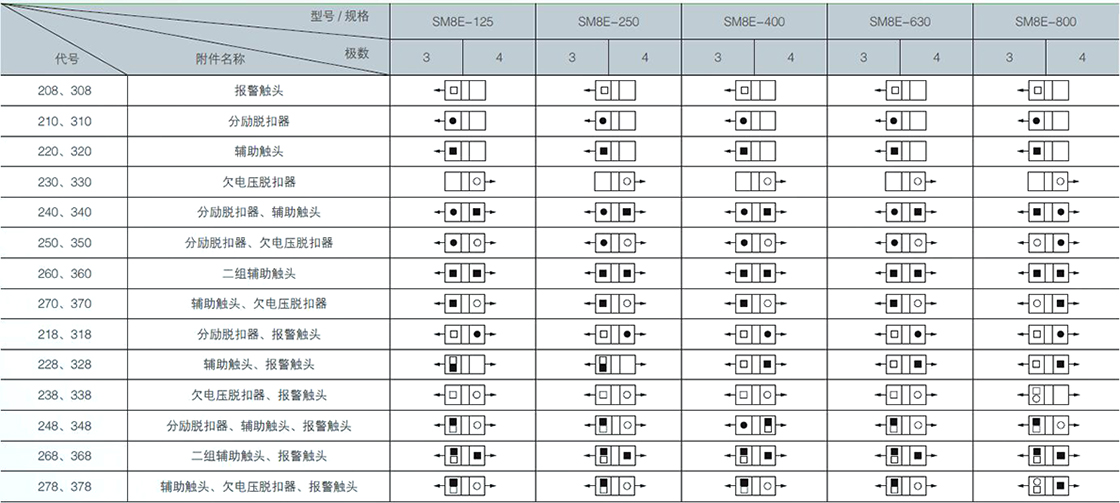

塑壳脱扣器方式及内部附件

注：1. 200：表示仅有电磁脱扣器的断路器：300：表示带有热动一电磁脱扣器的断路器；
2. 对SM8E-125、250、2/2 二级产品只有210、310、220、320、230、330；对 SM8E-125、250 四级断路器，N 极为A 型和D 型时无240、340、260、360、268、368；
3. 对SM8E-400、SM8E-630 及 SM8E-800 其中248、348、278、378 规格中辅助触头为一对触头（即一常开、一常闭），268、368 规格中的辅助触头为三对触头（即三常开、三常闭）；其中规格辅助触头数量按P40 表中配置。
4. 对SM8E-63、SM8E-125 及 SM8E-250 其中220、320、240、340、270、370 规格中辅助触头可供二对触头（即二常开、二常闭），260、360 可供三对触头（即三常开、三常闭），但订货时需注明。

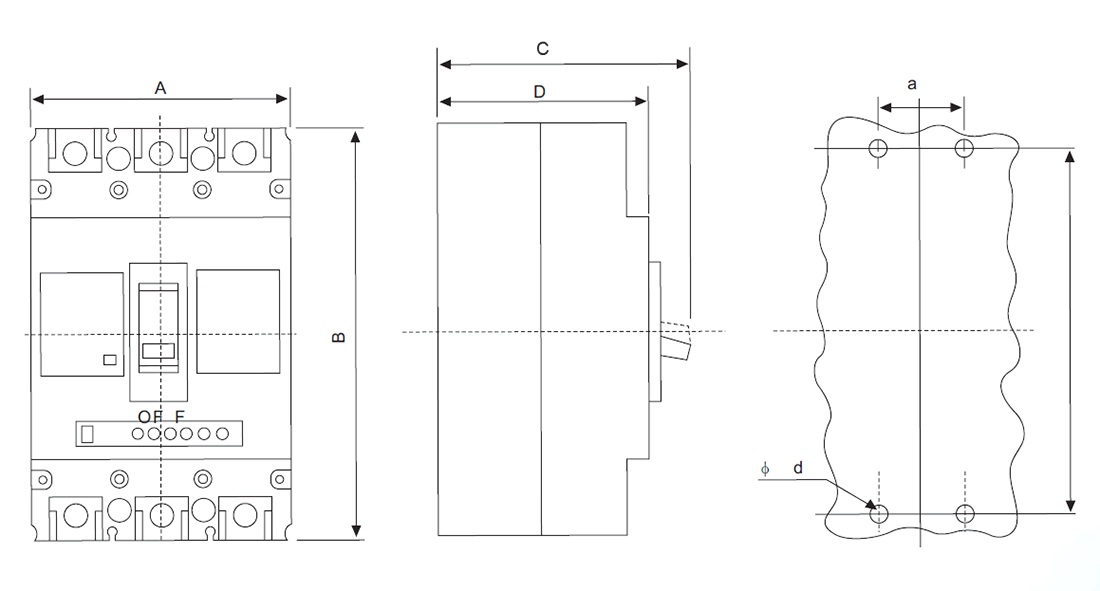

外形及安装尺寸（单位mm）

型号	极数	外形尺寸（mm）				安装尺寸（mm）
		A	B	C	D	a	b	φd
SM8E-125	3	91.5	150	110	92	30	129	4.5
	4	121	150	110	92	60	129	4.5
SM8E-250	3	107	165	110	90	35	126	4.5
	4	142	165	110	90	70	126	4.5
SM8E-400	3	150	257	146.5	106.5	44	194	7
	4	198	257	146.5	106.5	88	194	7
SM8E-800	3	210	280	155	115.5	70	243	7
	4	280	280	155	115.5	70	243	7
