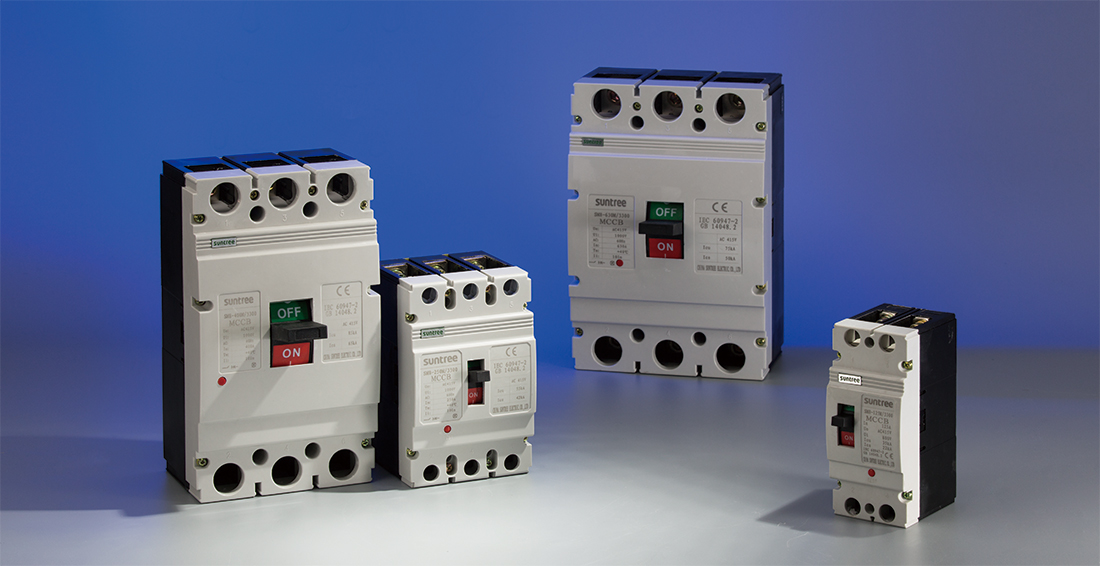

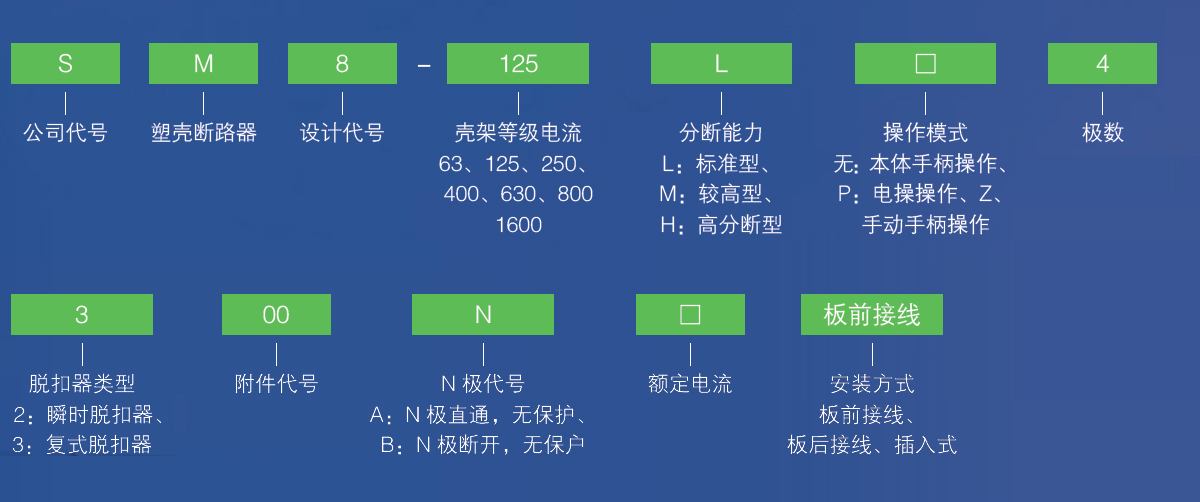

型号含义

技术参数

型号			SM8-63	SM8-125		SM8-250
壳架等级最大的额定电流（A）			63	125		250
额定电流（lnA）			10、16、20、25、32、40、50、63	16、20、25、32、40、50、63、80、100、125		100、125、160、180、200、225、250
极数			3、4	2	3、4	2	3、4
额定绝缘电压（Ui）			AC800V	AC1000V		AC1000V
额定工作电压（Ue）			AC400V	AC415V/500/690V
额定冲击耐受电压（Uimp）			8000V
飞弧距离（mm）			≤ 50
极限短路 分断能力 lcu(kA)	400V (415V)	L	35	36		36
		M	50	55		55
		H	-	85		85
	690V		-	20		20
运行短路 分断能力 lcs(kA)	400V (415V)	L	22	27		27
		M	35	42		42
		H	-	63		63
	690V		-	10		10
操作性能次	通电		3000
	不通电		15000

型号			SM8-400		SM8-630		SM8-800		SM8-1600
壳架等级最大的额定电流（A）			400		630		800		1600
额定电流（lnA）			225、250、315、350、400		400、500、630		630、700、800		1000、1250、1600
极数			3	4	3	4	2	4	3	4
额定绝缘电压（Ui）			AC1000V		AC1000V		AC1000V		AC800V
额定工作电压（Ue）			AC415V/500/690V						AC400V
额定冲击耐受电压（Uimp）			8000V
飞弧距离（mm）			≤ 50
极限短路 分断能力 lcu(kA)	400V (415V)	L	50		50		100		85
		M	85		75
		H	100		100
	690V		20		30		30		-
运行短路 分断能力 lcs(kA)	400V (415V)	L	35		35		75		50
		M	65		50
		H	75		70
	690V		15		20		20		-
操作性能次	通电		2000				1000		500
	不通电		10000				7000		3000

功能特点

SM8 系列塑料外壳式断路器，是本公司综合采用国际先进技术设计开发的新型断路器之一。
该断路器额定绝缘电压至1000V(63 型为800)，适用于交流50Hz/60Hz，额定工作电压至AC690V 以下，额定工作电流至800A 的配电线路中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。
该断路器具有体积小、分断高、飞弧短( 或无飞弧) 等特点，可垂直安装亦可水平安装，具有隔离功能。
断路器可带报警触头、分励脱扣、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式
本产品符合GB/T14048.2、IEC6047-2 标准，产品获得CCC 认证。

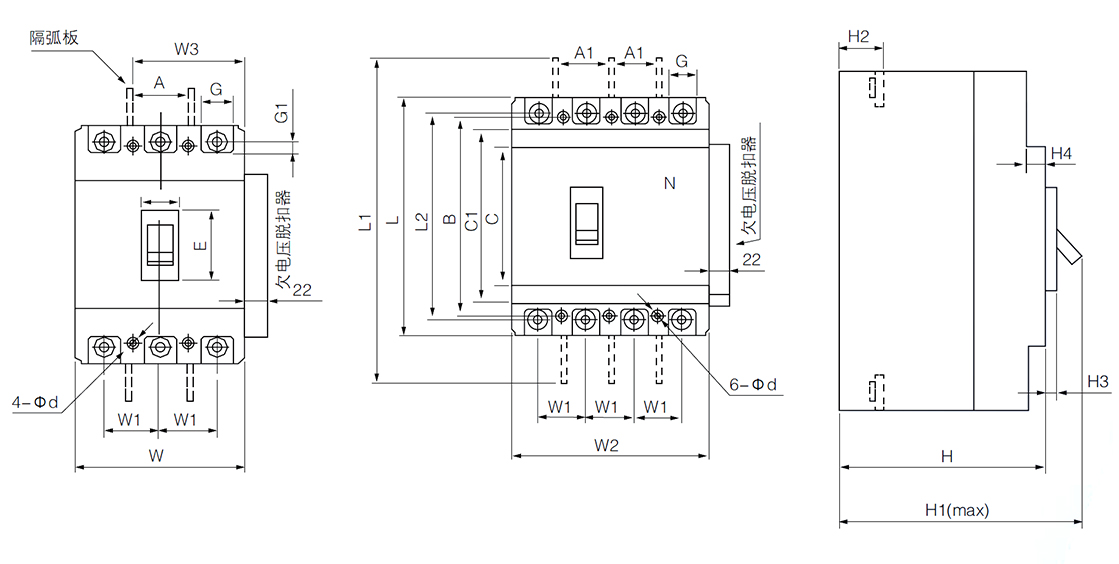

SM8-63、125、250 外形及安装尺寸（单位mm）

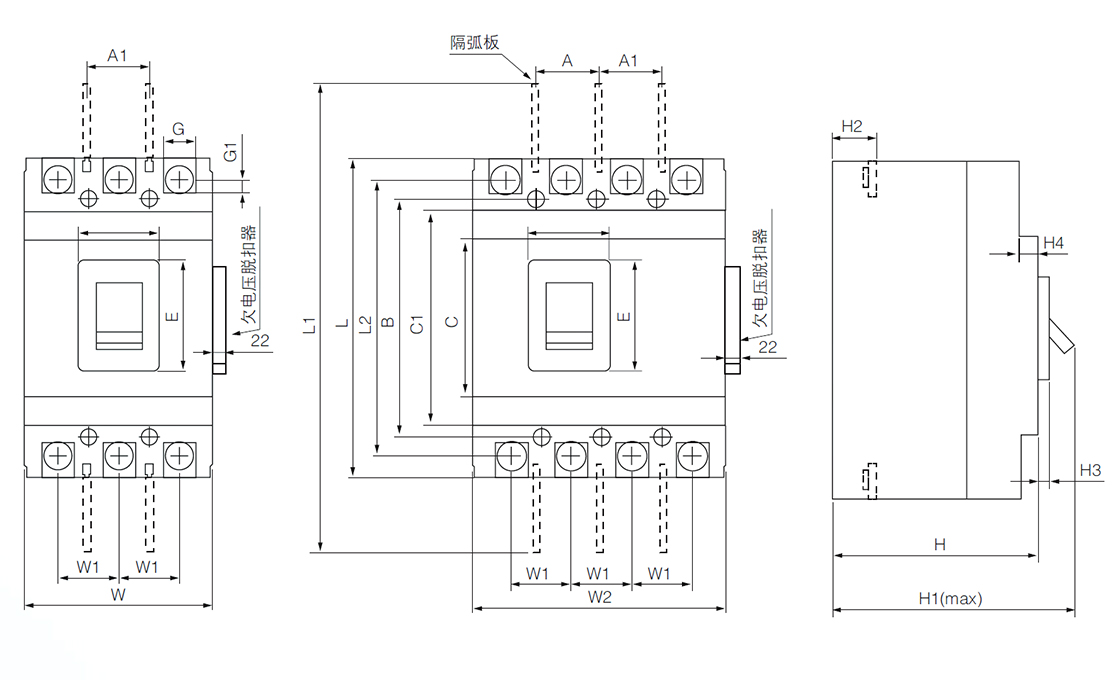

SM8-400、630、800 外形及安装尺寸（单位mm）

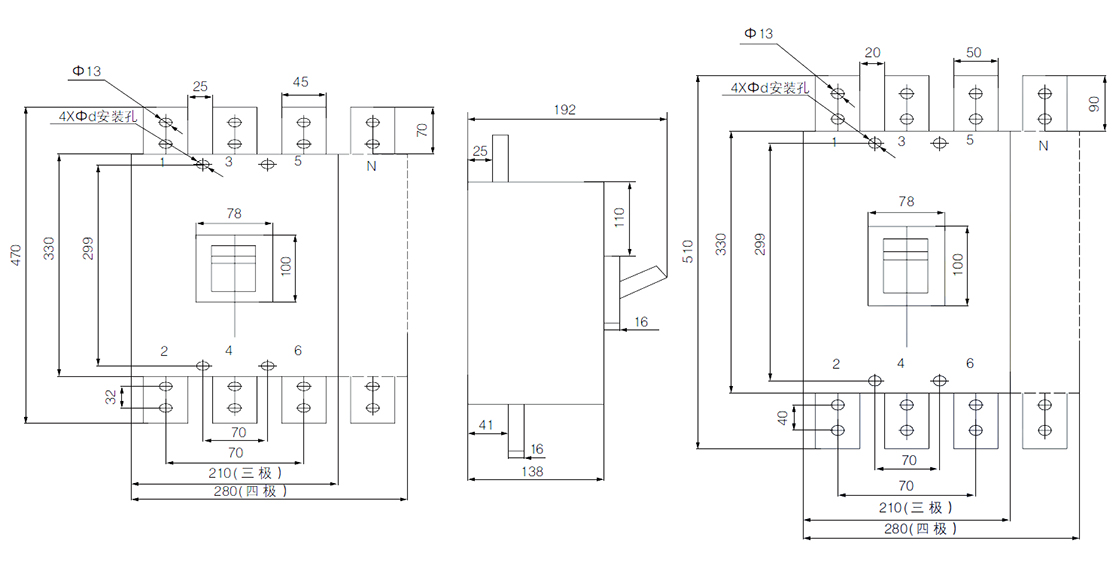

SM8-1250、1600 外形及安装尺寸（单位mm）

外形及安装尺寸（单位mm）

尺寸类别	尺寸代号	型号
		SM8-63L	SM8-63M	SM8-125L	SM8-125L	SM8-250L	SM8-250M、H	SM8-400	SM8-630	SM8-800
外形尺寸	C	60	60	60	60	61	61	128	134	154
	C1	85	85	88	88	102	102	173	184	205
	E	-	-	-	-	-	-	-	-	106
	F	-	-	-	-	-	-	-	-	66
	G	14.5	14.5	17.5	17.5	23	23	33	44	45
	G1	7	7	9	9	12	12	12.5	15	10
	H	72	80	68.5	85	87	104	108	110	110
	H1	89	97	86	104	108	127	153	158.5	158.5
	H2	18	28	24	24	22	22	39	43	35
	H3	4	4	5	5	6	6	7	7	5
	H4	7	7	5	5	5	5	9	9	12.5
	L	135	135	150	150	165	165	257	270	280
	L1	235	235	250	250	295	295	468	470	490
	L2	117	117	132	132	144	144	224	234	243
	W	76	76	91.5	91.5	105	105	150	182	210
	W1	25	25	30	30	35	35	45	58	70
	W2	103	103	120	120	142	142	198	240	280
	W3	-	-	65	65	74	74	-	-	-
安装尺寸	A	25	25	30	30	35	35	44	58	70
	B	117	117	129	129	126	126	195	200	243
	Φd	3.5	3.5	4.5	4.5	4.5	4.5	7	7	7

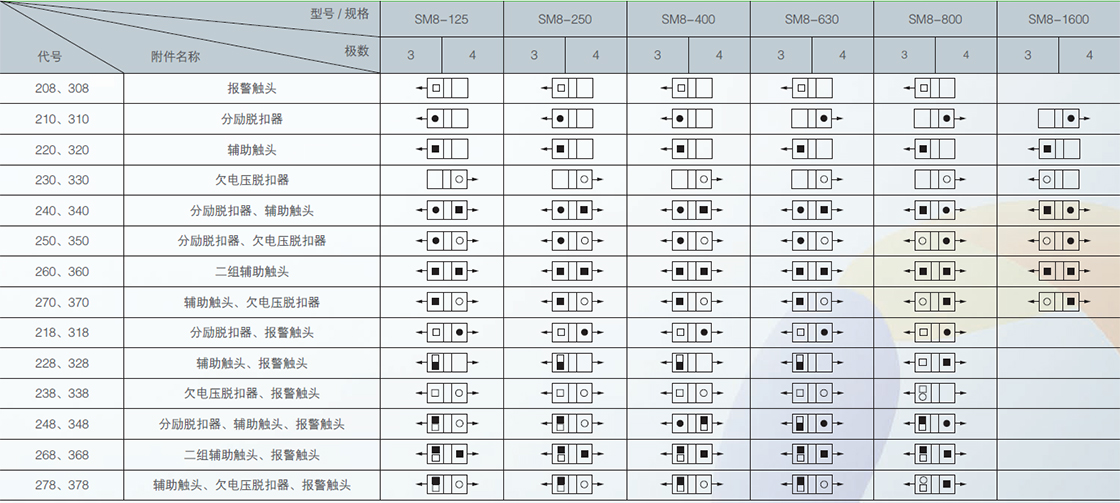

塑壳脱扣器方式及内部附件

注:1.200 : 表示仅有电磁脱扣器的断路器；300 : 表示带有热动- 电磁脱扣器的断路器
2. 对SM8-125、250 二级产品只有210、310、220、320、230、330;
3. 对SM8-125、250 及 四级断路器, N 极为A 型和D 型时无240、340、 260、 360、 268、 368 ;
4. 对SM8-400、SM8 -630 及SM8-800 其中248、348、278、378 规格中辅助触头为一对触头( 即一常开、一常闭)； 268、368 规格中的辅助触头为三对触头( 即三常开、三常闭)；其中规格辅助触头数量按P40 表中配置。
5. 对SM8-63、SM8-125、SM8-250 其中220、 320、 240、 340、 270、 370 规格中辅助触头可供二对触头( 即二常开、二常闭) , 260、 360 可供三对对触头( 即三常开、三常闭) , 但订货时需注明。
