概述

GW4 系列户外高压隔离开关广泛应用于电厂、变电站及大型工矿企业、供三相交流50Hz 电路中，有电压无负载时分、合电路之用，产品的电气和机械性能符合国家标准GBI985《交流高压隔离开关和接地开关》及《DL486 交流高压隔离开关订货技术条件》和国际电工委员会IEC 标准。

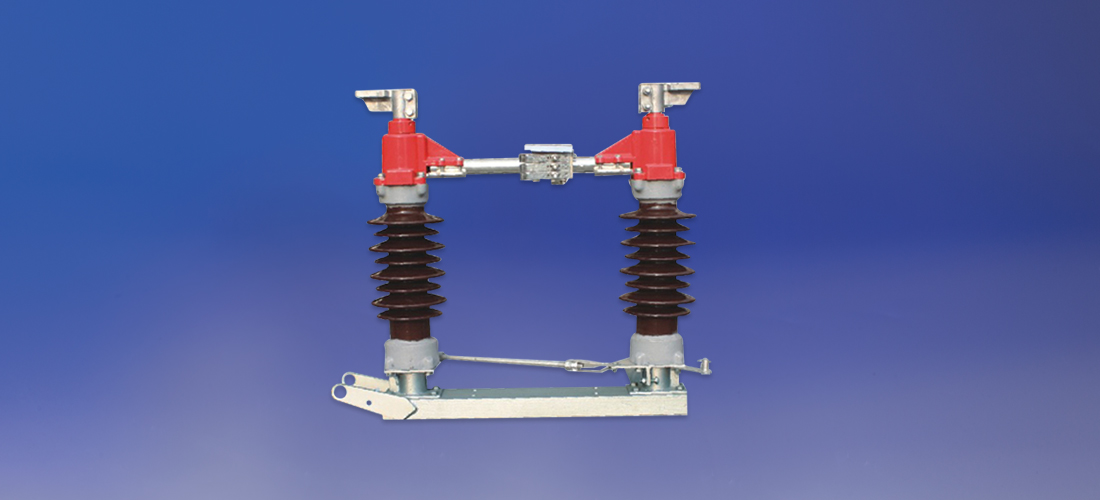

GW4 系列隔离开关是一种双柱式隔离开关，它是单极形，当三极使用时，极间用带轴机械连接起来，三极同步使用。GW4 系列隔离开关由底座，绝缘支柱及导电部分组成。GW4 系列隔离开关每极有两个瓷柱，分别装有底座两端轴承上，以交叉连杆连接（GW4 系列隔离开关只有一个瓷柱固定装在底座的另一端），可以水平旋转。GW4 系列隔离开关导电闸刀分成两半，分别固定在两个瓷柱顶上，作水平分合闸，触头接触地方是在两个瓷柱的中间，用操动机构操动一个瓷柱及导电体转动91°，另一个瓷柱及导电体也由连杆传动转动91°，（GW4 系列隔离开关当操动机构操动时，只有装在底座轴承上一端的瓷柱及导电体转动91°另一端固定），于是闸刀便向同一侧方向断开或闭合。

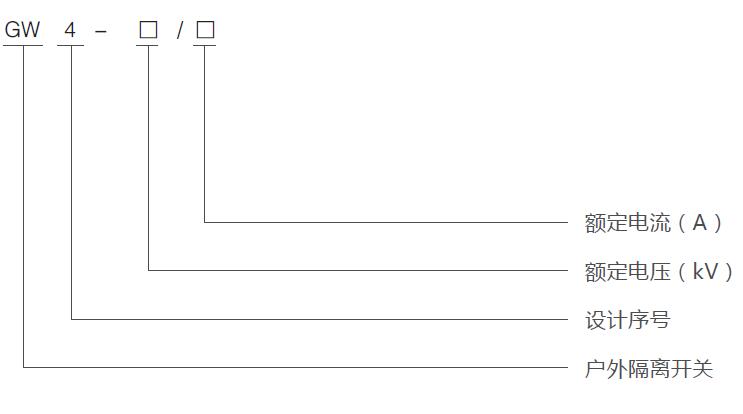

型号含义

主要技术参数

项目		GW4-40.5	GW4-72.5	GW4-126	GW4-220/245
额定电压		40.5	72.5	126	200/245
额定电流		630/1250 2000/2500	630/1250/2000 2500/4000	630/1250 2000/2500	1250/2000 2500
额定短时耐受电流（有效值）		20/31.5/40	20/31.5/40	20/31.5/40	20/31.5/40
额定峰值耐受电流( 峰值)		50/80/100/104	50/80/100/104	50/80/100/104	80/100/104/125
额定短时工频耐压	对地	80	140	285(230)	395(460)
	断口	110	160	210(265)	460(530)
额定雷电冲击 耐受电压	对地	185	325	450(550)	950(1050)
	断口	215	375	520(630)	1050(1200)

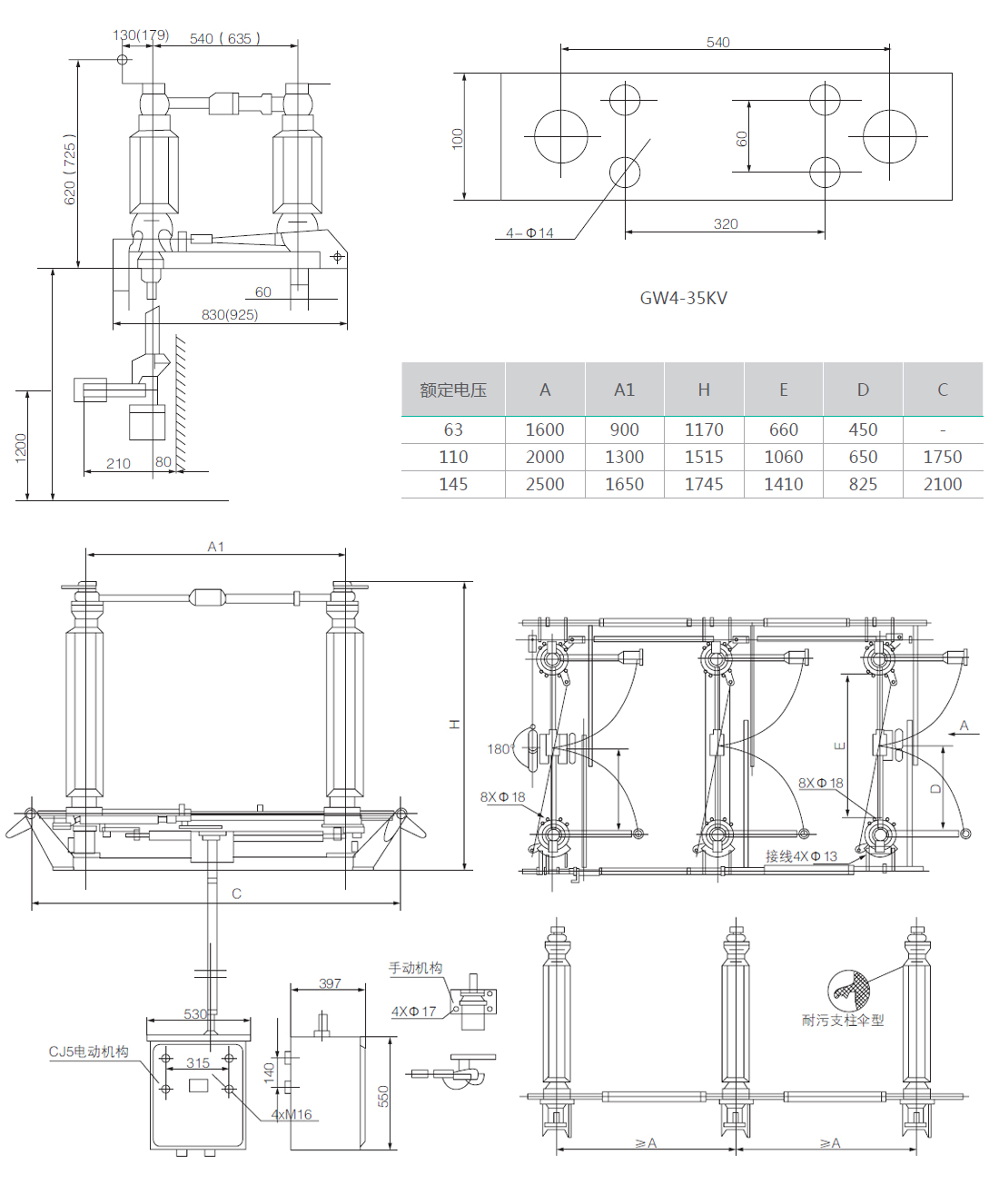

外形及安装尺寸
