概述

适用于额定电压为12kV、额定频率50Hz 的户外三相交流配电系统中，作为开、合负荷电流和关合短路电流之用。适用于变电站、工矿企业及城、农网作保护和控制和城、农网自动化配电网络以及频繁操作的场所。

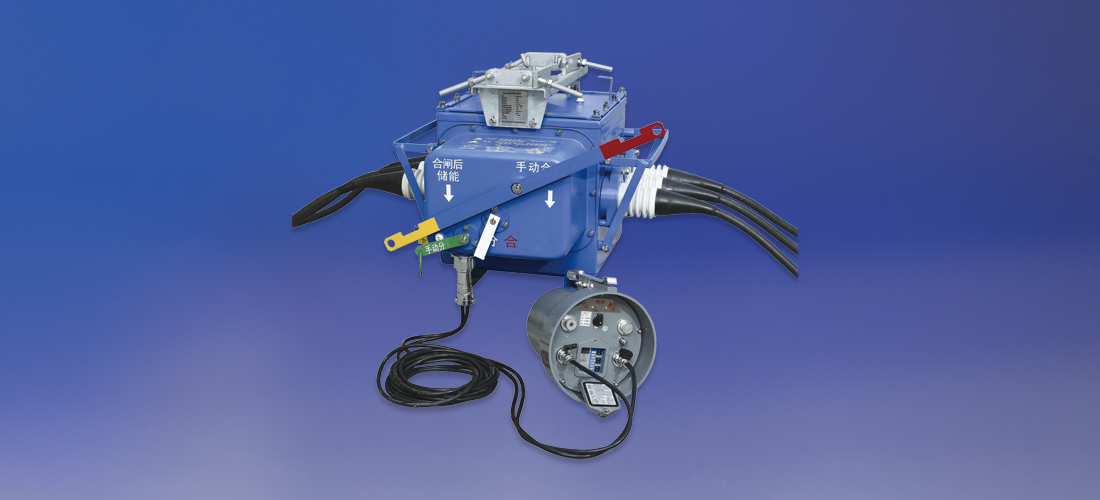

用于架空线路配电系统用的操作控制开关，有多种型式，FZW28-12 型柱上真空负荷开关具有无油、机构简单、性能可靠无需维护等突出优点，至今已被广泛使用。 该产品与FDR 型故障检测器或RTU 遥控终端装置等设备相结合，构成结构十分简单的配电自动化系统，它可以实现架空线路故障的自动定位和故障段的自动隔离。
为了更新我国现有的配电开关设备，使之实现无油化和自动化为特征的配电设备改造的需要。

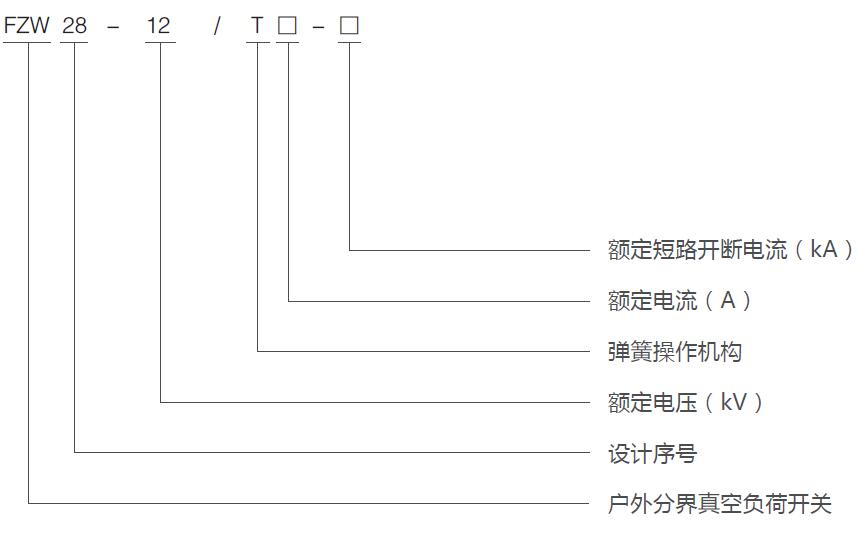

型号含义

使用环境

海拨高度：≤ 2000m;
环境温度：+40℃～ -15℃；
相对湿度：月平均≤ 90%，日平均≤ 95%；
地震烈度：≤ 8 级；
污秽耐受：Ⅲ级；
覆冰厚度：10mm；
风 压：≤ 700Pa( 相对于风速34m/s)

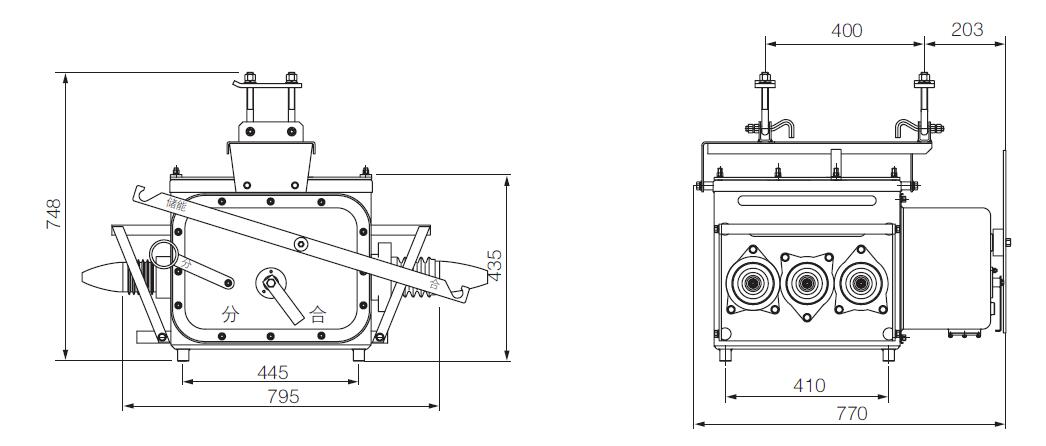

外形及安装尺寸

主要技术参数

项目		单位	技术参数
额定电压		kV	12
额定电流		A	630
额定频率		Hz	50
额定短时耐受电流、时间		kA	20,4S
额定短路关合电流( 峰值)		kA	50
操作电压		V	AC220(80%-110%)
1min 工频耐受电压	对地	kV	50(GB 标准42)
	相间		50(GB 标准42)
	断口		50(GB 标准48)
雷电冲击耐受电压 Lightning impulse withstand voltage	对地	kV	95(GB 标准75)
	相间		95(GB 标准75)
	断口		110(GB 标准84)
绝缘电阻	对地	MΩ	2000
	相间		2000
	断口		2000
每相主回路电阻		μΩ	≤ 500
额定电流下电寿命		次	1000
机械寿命		次	1000
重量		kg	185
触头合闸弹跳时间		ms	≤ 5
三相触头合分闸不同期性		ms	≤ 2
合闸时间		ms	120-180
分闸时间		ms	500-900
触头行程		mm	8-9
触头超行程		mm	2.5-4
隔离断口开距		mm	25-30
隔离断口超行距		mm	7-14
SF6 年漏气率			＜ 1%
SF6 气体水份分含量		PPm	＜ 2
参考标准			IEC265-1
