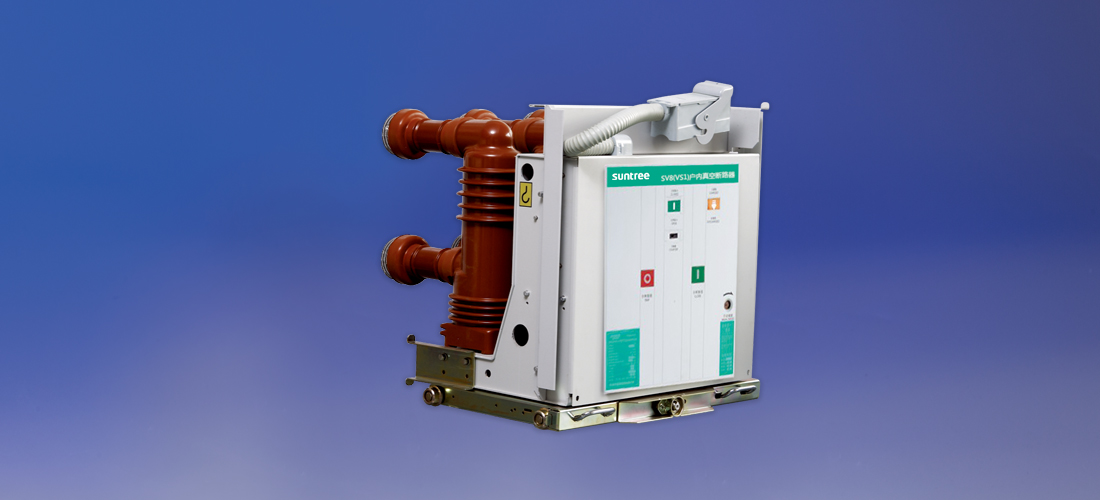

概述

SV8(V51)-12系列固封式户内高压真空断路器采用固体绝缘结构，利用先进的环氧固封技术，首次将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱。成功地从根本上解决了真空断路器的环境耐受问题，使其应用更为广泛。集成固封极柱采用了自对流专利通风技术，巧妙地解决了固体绝缘结构所带来的散热难问题。
SV8-12系列固封式户内高压真空断路器是国内第一个实现免维护概念的断路器。其高寿命的真空灭弧室以及环氧浇注固封技术的应用保证了集成固封极柱的免维护，配用的高可靠性永磁操动机构保证了操动机构的免维护，电子控制部分屏弃传统的辅助开关而代之以光电接近开关，并采用全电子化电源和智能控制单元保证了电子控制部分的免维护。

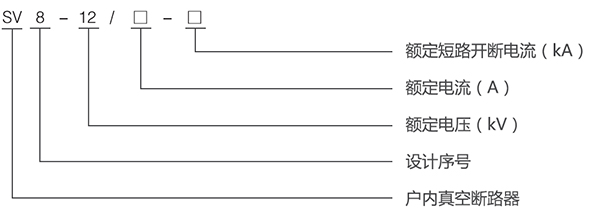

型号及含义

适用环境

■ 环境温度：不高于40℃，不低于-15℃ ( 允许在-30℃时储运)；
■ 海拔高度：不超过2000m；
■ 相对湿度：日平均值不大于95％，饱和蒸汽压日平均值不大于2.2×10^-3MPa，月平均不大于1.8×10^-3MPa；
■ 地震烈度：不超度8 级；
■ 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

主要技术参数

序号	项目		单位	参数
1	额定电压		kV	12
2	额定绝缘水平	额定雷电冲击耐受电压峰值	kV	75
		1 min 工频耐压		42
3	额定短路开断电流		kA	20/25	31.5	40
4	额定电流		A	630 1250	630 1250 1600 2000 2500 3150	1250 1600 2000 2500 3150 4000
5	额定热稳定电流（有效值）		kA	20/25	31.5	40
6	额定动稳定电流（峰值）			50/63	80	100
7	额定短路关合电流（峰值）			50/63	80	100
8	额定短路开断电流开断次数		次Times	50
9	二次回路工频耐受电压(1min)		V	2000
10	额定操作顺序			0-0.3s-CO-180s-CO
				0-180s-CO-180s-CO
11	额定热稳定时间		S	4
12	额定单个/ 背对背电容器组开断电流		A	630/400 800/400(40kA)
13	机械寿命		次	10000

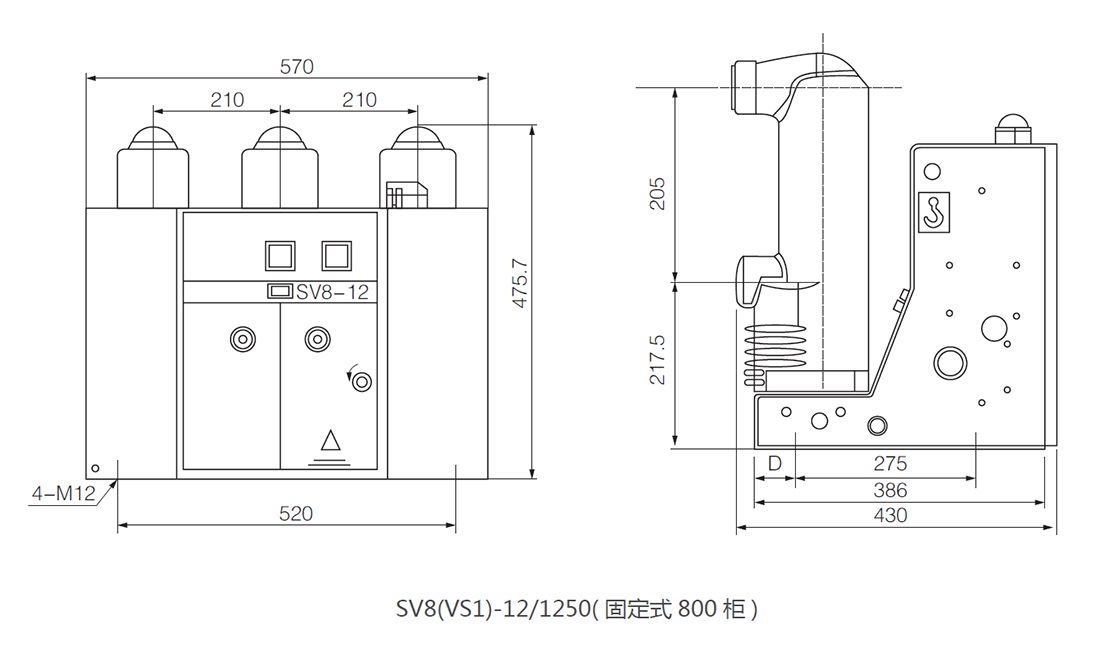

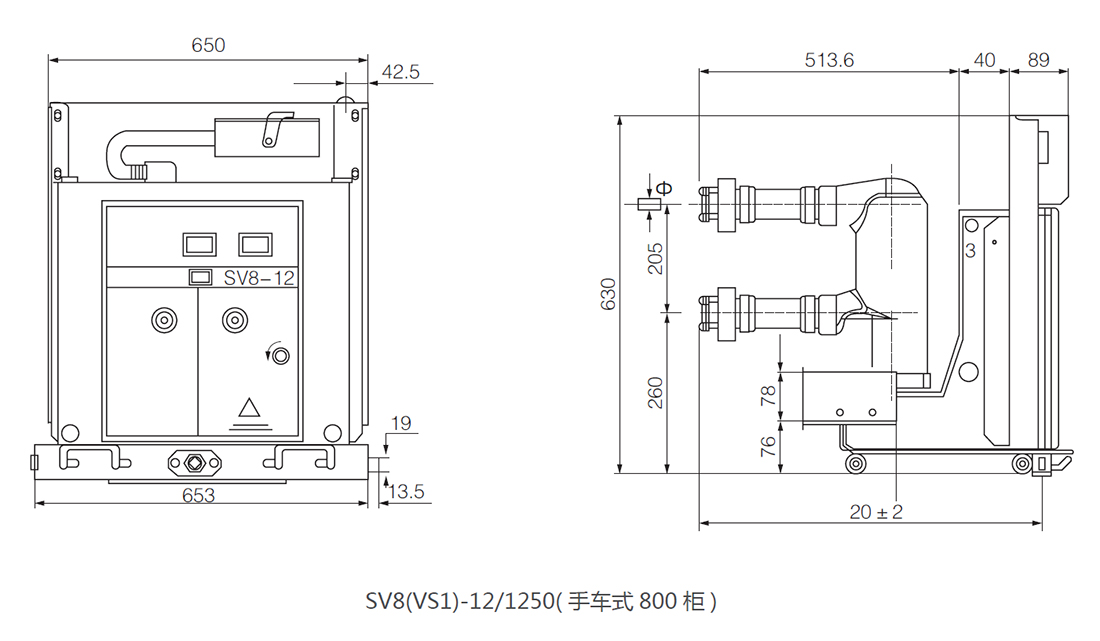

外形及安装尺寸
