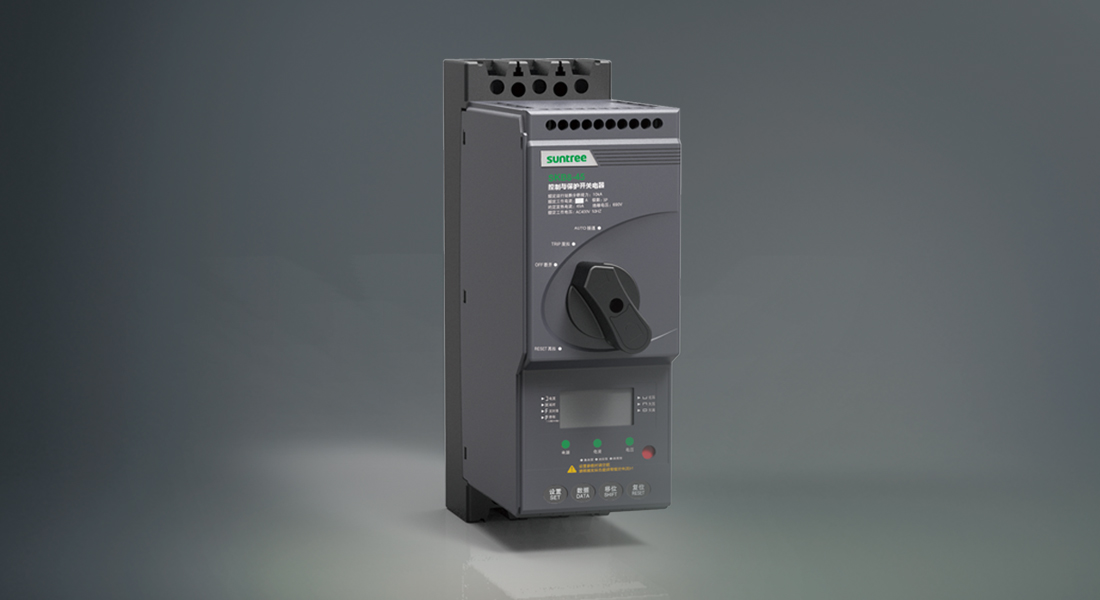

SCPS 是英文Suntree Control and Protective Switching Device 的缩写,代表控制与保护开关电器。它是低压电器中的
新型产品。符合标准GB/T 14048.9,IEC60947-6-2《低压开关设备和控制设备第6 部分——多功能电器第2 节——控制
与保护开关电器》。
控制保护开关第一代产品体积比较大,保护采用的双金属片技术;第二代产品尽管解决了体积大的问题。但保护技术没有
什么大的突破:一直到上世纪九十年代中期,才出现了以微电子为保护技术的第三代产品。本公司研制开发的SCPS 系列
控制保护开关就是第三代产品通过应用新的微电子技术,使控制保护开关技术得到了新的发展。

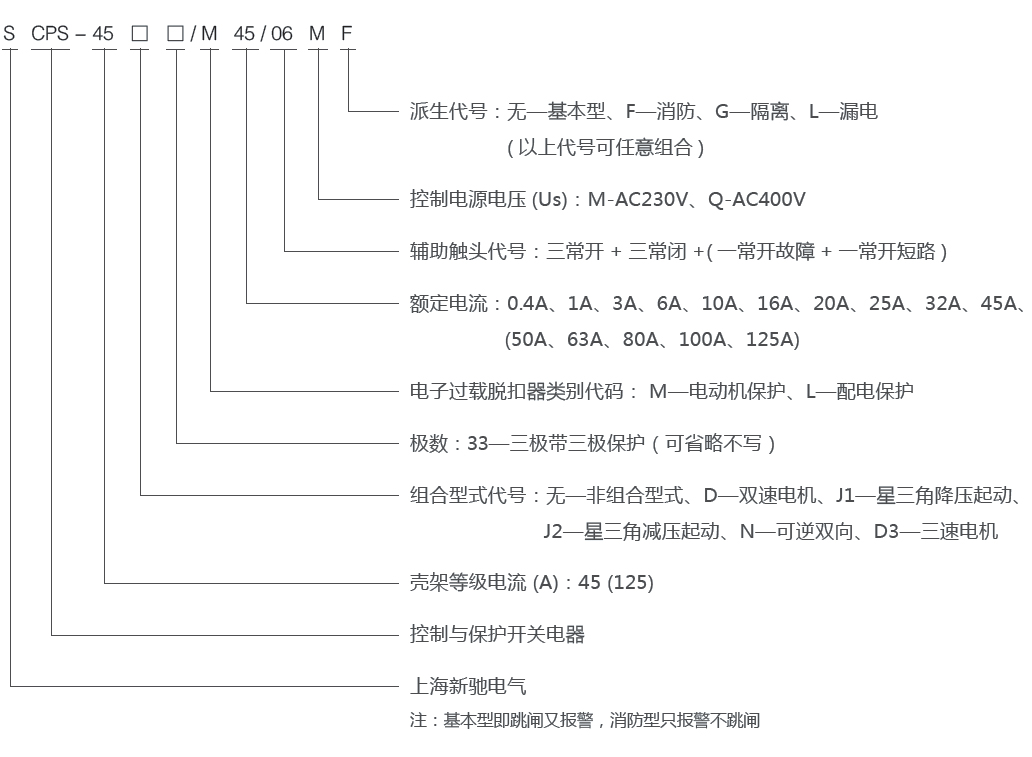

型号含义
功能与用途
1SCPS 采用模块化的单一产品结构型式,集成断路器( 熔断器)、接触器、过载( 或过流) 保护器、欠电压、缺相保护器、隔离器等电器元件的综合功能,并具有远距离自动控制和就地直接人工控制功能,具有面板指示及机电信号报警功能,具有协调配合的时间—电流保护特性( 具有反时限、定时限、和瞬时三段保护特性)。根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。
SCPS 主要用于交流50Hz(60Hz)、额定电压至400V,电流自0.16A~125A 的电力系统中接通、承载和分断正常条件下包括规定的过载条件下的电流,且能够接通、承载并分断规定的非正常条件下的电流( 如短路电流)。
技术性能比较
序号
|
技术性能
|
分立元件
|
SCPS
|
1
|
分断能力
|
4.5~35kA
|
12~50kA
|
2
|
机械寿命
|
5~10 万次
|
5~15 万次
|
3
|
电气寿命
|
5~8 万次
|
5~12 万次
|
4
|
整定电流调节
|
曲线
|
直线
|
5
|
线路匹配一致性
|
差
|
好
|
6
|
限流能力
|
低
|
高
|
7
|
自配合保护性能
|
无
|
有
|
8
|
连续运行特性
|
无
|
有
|
9
|
故障指示
|
无
|
有
|
应用领域
由于SCPS 具有控制与保护功能集成化,模块化结构,体积小,对环境污染的防护等级高、飞弧小、电气寿命长、连续运行性和可靠性高,安装使用及维修操作方便等一系列优点,特别适用于现代化建筑中的水泵、风机、空调、消防、照明等电控系统。冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的电动机控制和保护,电动机控制中心(MCC) 尤其是智能化电控系统或高分断能力的SCPS( 如果要求Ics 达到50kA 的配电控制系统),工厂或车间的单电机控制与保护;以及远程控制照明系统中。
