新驰能源

高效发电

■ 全新SiC-Mosfest-SIC-SBD设计，54K超高工作效率，重量减轻30%，体积减小20%
■ 三相矢量SVPWM控制方式，转换效率更高，控制更稳定
■ 宽直流电压输入范围，最大转化效率达97.8%
■ 支持1.1倍过载，高辐照时提升发电量10%

智能管理

■ 支持USB口通信和U盘升级双模式
■ 支持RS485、WIFI、GPRS通信方式
■ 支持朗拓全新一代智能管理，维护监控平台，让你的使用高枕无忧

安全可靠

■ 工业化外观造型设计
■ 坚持一线品牌元器件，确保产品稳定高效
■ 体积更小，重量更轻，安装更方便

电网友好

■ 支持电网调度指令
■ 有功功率连续可调

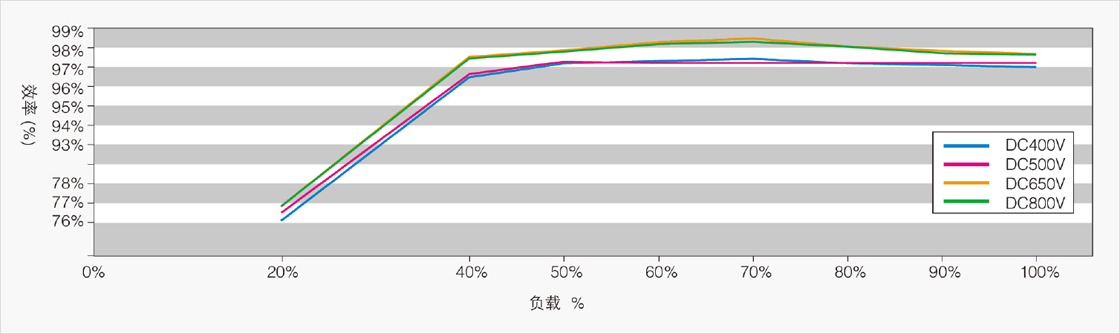

效率曲线

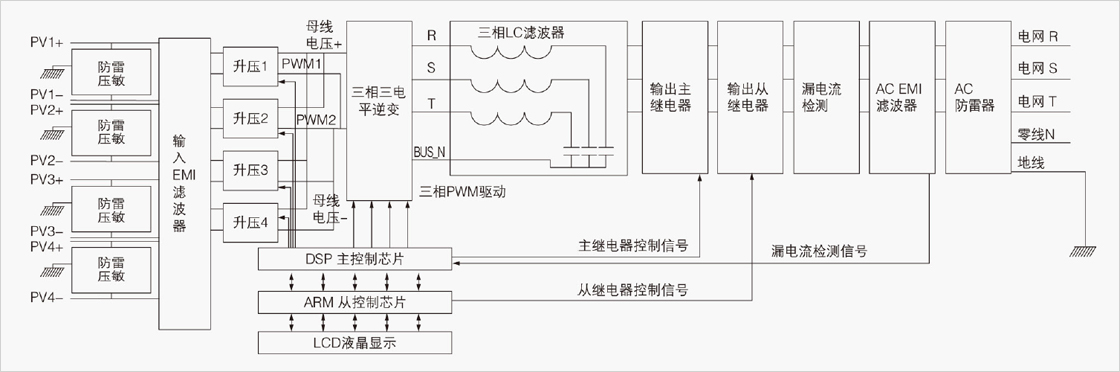

电路原理图

型号	LT 40000HD-M	LT 50000HD	LT 60000HD	LT 70000HD
直流输入参数
最大输入功率	46000W	58000W	68000W	73000W
最大直流电压	1000V	1000V	1000V	1000V
额定直流电压	580Vdc	580Vdc	700Vdc	700Vdc
MPPT 工作电压范围	250-820V	250-820V	250-820V	250-850V
输入路数	A/B/C/D：3	A/B/C/D：3	A/B/C/D：3	A/B/C/D：3
MPPT跟踪路数	4	4	4	4
最大输入电流	36A/36A/36A/36A	36A/36A/36A/36A	36A/36A/36A/36A	36A/36A/36A/36A
直流连接类型	MC4端子	MC4端子	MC4端子	MC4端子
交流输出参数
最大输出视在功率	40000VA	50000VA	60000VA	70000VA
最大交流输出功率	44000W	55000W	63000W	70000W
额定电网电压	3/N/PE：220/380V 3/N/PE：230/400V 3/N/PE：240/415V	3/N/PE：220/380V 3/N/PE：230/400V 3/N/PE：240/415V	3/PE：227×3/480V+PE	3/PE：227×3/480V+PE
电网电压范围每相	184V-276V	184V-276V	184V-276V	184V-276V
额定电网频率	50Hz/60Hz	50Hz/60Hz	50Hz/60Hz	50Hz/60Hz
电网频率范围	45-55Hz/55-65Hz	45-55Hz/55-65Hz	45-55Hz/55-65Hz	45-55Hz/55-65Hz
最大输出电流	70A 每相	80A 每相	90A 每相	90A 每相
功率因数（cos∮）	0.8超前 ...1...0.8滞后	0.8超前 ...1...0.8滞后	0.8超前 ...1...0.8滞后	0.8超前 ...1...0.8滞后
电流谐波失真（THDI）	< 3%(额定输出功率)	< 3%(额定输出功率)	< 3%(额定输出功率)	< 3%(额定输出功率)
交流输出端子连接类型	端子台	端子台	端子台	端子台
效率
最大效率	99.0%	99.0%	99.0%	99.0%
欧洲效率	98.6%	98.6%	98.6%	98.6%
MPPT效率	99.8%	99.8%	99.8%	99.8%
保护数据
残余电流保护	集成	集成	集成	集成
孤岛保护	集成	集成	集成	集成
直流开关	集成（可选）	集成（可选）	集成（可选）	集成（可选）
输出过流保护	集成	集成	集成	集成
绝缘阻抗检测	集成	集成	集成	集成
一般参数
尺寸（W×H×D）	580×760×265mm	530×760×265mm	530×760×265mm	580×760×265mm
重量	50KG	55KG	55KG	55KG
安装方式	壁持悬挂固定	壁持悬挂固定	壁持悬挂固定	壁持悬挂固定
运行温度范围	-25℃~ +60℃	-25℃~ +60℃	-25℃~ +60℃	-25℃~ +60℃
最高海拔	2000m	2000m	2000m	2000m
相对湿度	0~98%无凝霜	0~98%无凝霜	0~98%无凝霜	0~98%无凝霜
噪音	≤ 55dB(A)	≤ 55dB(A)	≤ 55dB(A)	≤ 55dB(A)
夜间损耗	0W	0W	0W	0W
拓扑结构	T 型三电平/无变压器	T 型三电平/无变压器	T 型三电平/无变压器	T 型三电平/无变压器
冷却方式	强制冷却	强制冷却	强制冷却	强制冷却
防护等级	IP65	IP65	IP65	IP65
通讯接口	USB/WIFI/RS-485	USB/WIFI/RS-485	USB/WIFI/RS-485	USB/WIFI/RS-485
特征
直流连接器	MC4	MC4	MC4	MC4
交流连接器	C16/5	C16/5	C16/5	C16/5
显示界面	LCD	LCD	LCD	LCD
通信方式:USB/Wi-Fi/GPRS/RS485	有/可选/可选/有	有/可选/可选/有	有/可选/可选/有	有/可选/可选/有
质保：5年/10年	是/可选	是/可选	是/可选	是/可选
认证标准
CE,VDE 0126-1-1,IEC 62109,G83-2,G59-3,AS4777,AS/NZS 3100,VDE-AR-N4105,EN50438,EN62116,CQC,MEA,PEA,IEC61683
