新驰能源

高效发电

■ 全新SiC-Mosfest-SIC-SBD设计，54K超高工作效率，重量减轻30%，体积减小20%
■ 三相矢量SVPWM控制方式，转换效率更高，控制更稳定
■ 宽直流电压输入范围，最大转化效率达97.8%
■ 支持1.1倍过载，高辐照时提升发电量10%

智能管理

■ 支持USB口通信和U盘升级双模式
■ 支持RS485、WIFI、GPRS通信方式
■ 支持朗拓全新一代智能管理，维护监控平台，让你的使用高枕无忧

安全可靠

■ 工业化外观造型设计
■ 坚持一线品牌元器件，确保产品稳定高效
■ 易插拔端子设计，安装便捷

电网友好

■ 支持电网调度指令
■ 有功功率连续可调

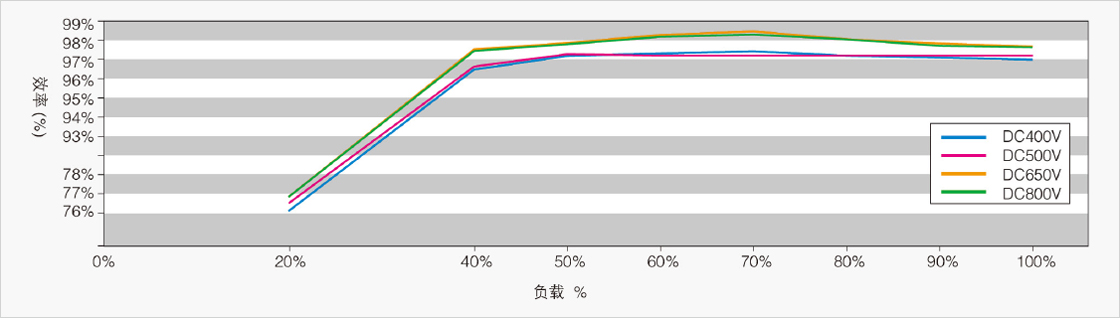

效率曲线

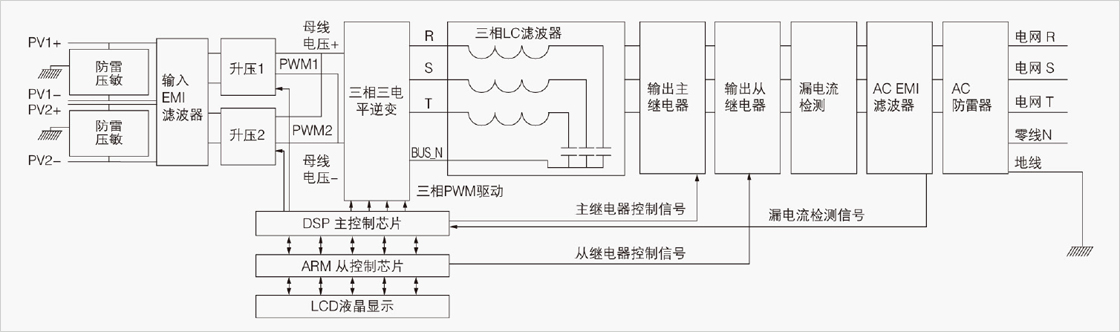

电路原理图

型号	LT 5000HD	LT 6000HD	LT 8000HD	LT 10000HD
直流输入参数
最大输入功率	6500W	8000W	10000W	14000W
单路MPPT最大功率	3000W	3500W	4500W	5500W
最大直流电压	1000V	1000V	1000V	1000V
额定直流电压	580Vdc	580Vdc	580Vdc	580Vdc
直流电压范围	250-1000V	250-1000V	250-1000V	250-1000V
MPPT 工作电压范围/额定电压	250-820V	250-820V	250-820V	250-820V
满载直流电压范围	250-800V	250-800V	400-800V	400-800V
最大输入电流	22.0A	24.0A	28.0A	28.0A
MPPT每串最大输入电流	11.0A/11.0A	12.0A/12.0A	14.0A/14.0A	14.0A/14.0A
独立MPPT路数/每路MPPT串数	2/2	2/2	2/2	2/2
交流输出参数
额定交流输出功率	5500W	6600W	8800W	11000W
最大交流视在功率	5500VA	6600VA	8800VA	11000VA
最大输出电流	8.1A/每相	9.7A/每相	13.0A/每相	20.9A
额定交流电压；电压范围	3/N/PE:220/380V 3/N/PE:230/400V 3/N/PE:240/415V 每相：185-276VAC	3/N/PE:220/380V 3/N/PE:230/400V 3/N/PE:240/415V 每相：185-276VAC	3/N/PE:220/380V 3/N/PE:230/400V 3/N/PE:240/415V 每相：185-276VAC	3/N/PE:220/380V 3/N/PE:230/400V 3/N/PE:240/415V 每相：185-276VAC
交流电网频率；频率范围	50Hz,60Hz; 45-55Hz/55Hz-65Hz	50Hz,60Hz; 45-55Hz/55Hz-65Hz	50Hz,60Hz; 45-55Hz/55Hz-65Hz	50Hz,60Hz; 45-55Hz/55Hz-65Hz
功率因数（cos∮）	0.8超前 ...1...0.8滞后	0.8 超前 ...1...0.8滞后	0.8 超前 ...1...0.8滞后	0.8 超前 ...1...0.8滞后
电流谐波失真（THDI）	< 3%(额定输出功率)	< 3%(额定输出功率)	< 3%(额定输出功率)	< 3%(额定输出功率)
交流输出端子连接类型	三相	三相	三相	三相
效率
最大效率	98.0%	98.2%	98.5%	98.5%
欧洲效率	97.6%	97.8%	98.0%	98.0%
MPPT效率	99.8%	99.8%	99.8%	99.8%
保护装置
直流防反接保护	有	有	有	有
每路MPPT直流开关保护	可选	可选	可选	可选
交流输出过流保护	有	有	有	有
交流输出高压保护	有	有	有	有
接地故障监测	有	有	有	有
并网监测	有	有	有	有
漏电监测保护	有	有	有	有
防孤岛保护	有	有	有	有
一般参数
尺寸（W×H×D）	400×480×250mm	400×480×250mm	400×480×250mm	400×480×250mm
重量	22.5KG	22.5KG	25.2KG	25.2KG
安装方式	壁挂式悬挂固定	壁挂式悬挂固定	壁挂式悬挂固定	壁挂式悬挂固定
运行温度范围	-25℃~ +60℃	-25℃~ +60℃	-25℃~ +60℃	-25℃~ +60℃
噪音	≤30dB(A)	≤30dB(A)	≤30dB(A)	≤30dB(A)
最高工作海拔（高于最高工作海拔输出降额）	3000米	3000米	3000米	3000米
夜间损耗	0W	0W	0W	0W
拓扑结构	T型三电平/无变压器	T型三电平/无变压器	T型三电平/无变压器	T型三电平/无变压器
冷却方式	自然冷却	自然冷却	自然冷却	自然冷却
防护等级	IP65	IP65	IP65	IP65
相对湿度（无冷凝）	0~98%	0~98%	0~98%	0~98%
特征
直流连接器	MC4	MC4	MC4	MC4
交流连接器	C16/3	C16/3	C16/3	C16/3
显示界面	LCD	LCD	LCD	LCD
通信方式:USB/Wi-Fi/GPRS/RS485	有/可选/可选/可选	有/可选/可选/可选	有/可选/可选/可选	有/可选/可选/可选
质保：5年/10年	是/可选	是/可选	是/可选	是/可选
认证标准
CE,VDE 0126-1-1,IEC 62109,G83-2,G59-3,AS4777,AS/NZS 3100,VDE-AR-N4105,EN50438,EN62116,CQC,MEA,PEA,IEC61683
