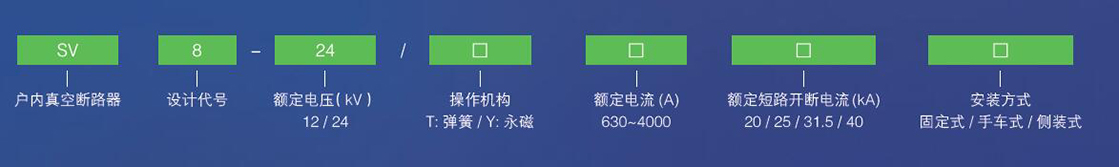

型号含义
功能特点
SV8(VSl)-12 系列户内真空断路器是三相交流50Hz,额定电压为12kV 的户内开关设备,可供工矿企业、发电厂及变电站、电气设施的控制和保护之用,并适合于频繁操作的场所。采用SV8 操动机构与断路器本体一体化,设计即可做为固定安装单元,也可配用专用推进机构,组成手车单元使用。主回路部分可采用整体固封极柱,以实现断路器小型化、高可靠、免维护,可配用KYN28A-12(GZS) 等中置手车式开关柜,也可配用于XGN 固定式开关柜。
技术参数
序号
|
项目
|
单位
|
参数
|
1
|
额定电压
|
kV
|
12/24
|
2
|
额定频率
|
Hz
|
50
|
3
|
额定电流
|
A
|
630、1250、1600、2000、3150、4000
|
4
|
额定短路开断电流
|
kA
|
20、25、31.5、40
|
5
|
额定短路关合电流( 峰值)
|
kA
|
50、63、80
|
6
|
额定短路持续时间
|
s
|
4
|
7
|
额定短路开断电流开断次数
|
次
|
50
|
8
|
额定操作顺序
|
|
0-0.3s-CO-180s-CO
|
9
|
额定雷电冲击耐受电压( 断口)
|
kV
|
75
|
10
|
额定1min 工频耐受电压( 断口)
|
kV
|
42
|
11
|
合闸时间
|
ms
|
≤ 100
|
12
|
分闸时间
|
ms
|
≤ 50
|
13
|
机械寿命
|
次
|
20000
|
14
|
额定储能和操作电压
|
V
|
≌ 220/110
|
15
|
开断时间
|
ms
|
≤ 80
|
16
|
储能时间
|
s
|
≤ 10
|

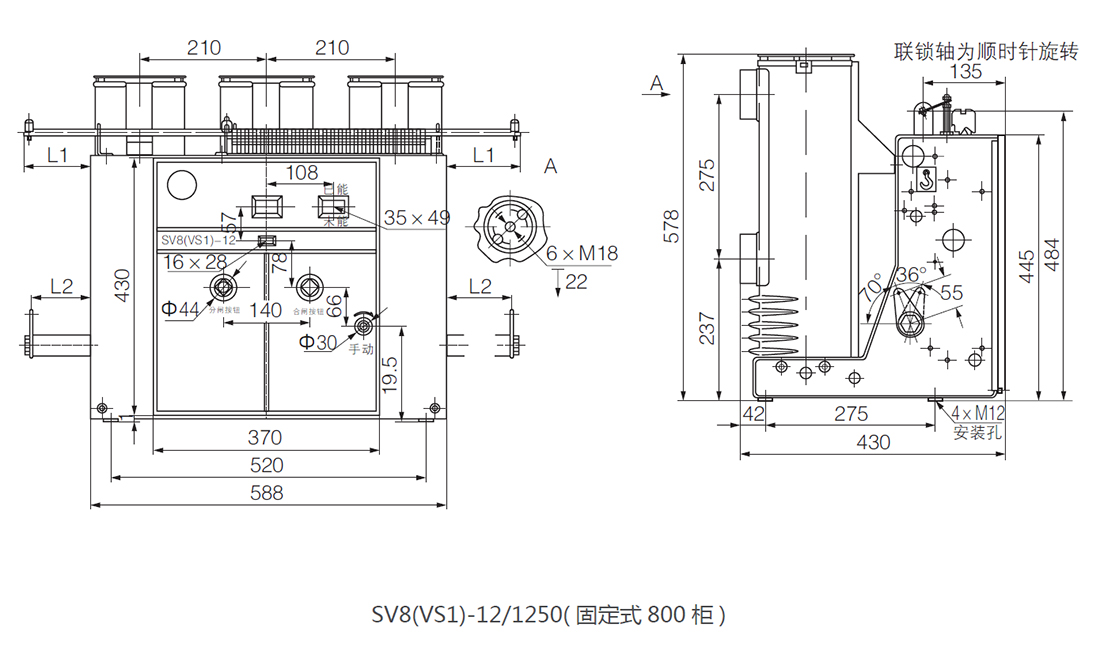

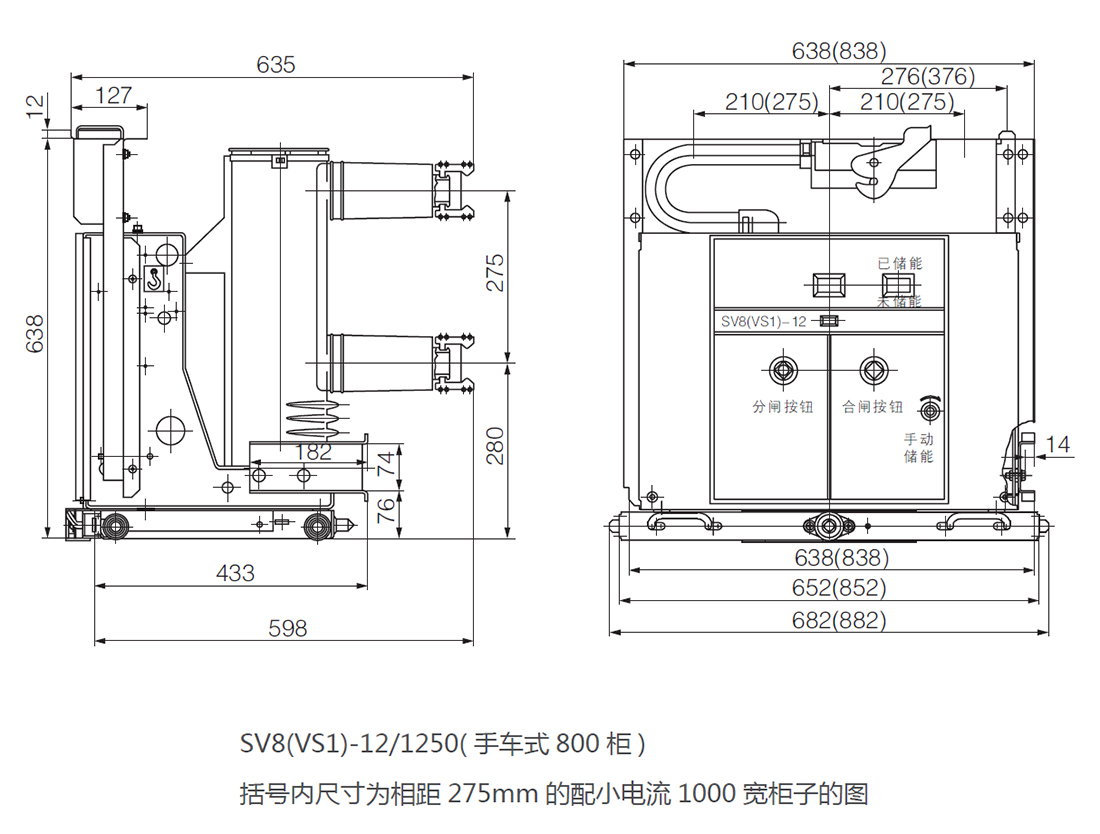

外形及安装尺寸(单位mm)
