适用范围

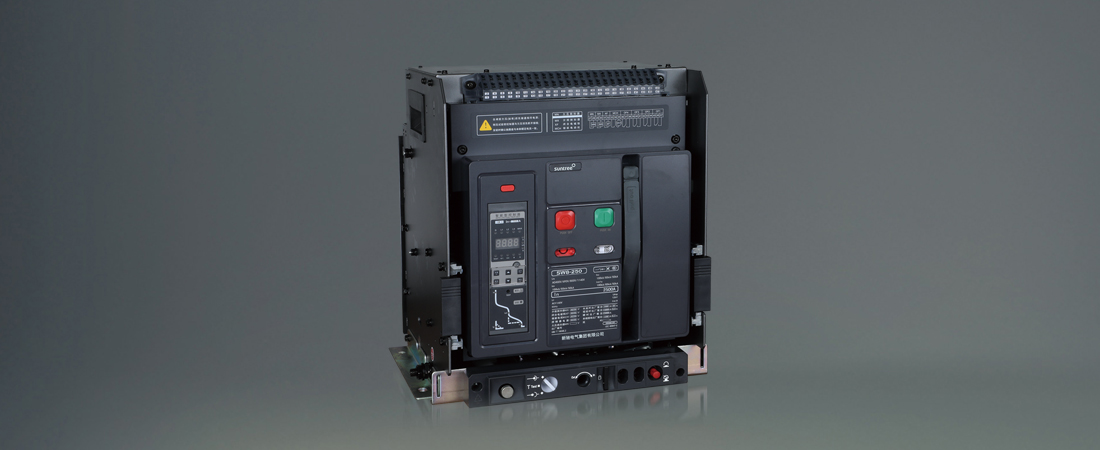

SW8 系列智能型万能式断路器 ( 以下简称断路器 )，额定绝缘电压 1000V, 额定电流 630A 6300A，适用于交流 50Hz，额定工作电 690V 及以下，主要在配电网络中用来分配电能和保护线路。防止电源没备遭受过载、欠电压、短路、单相接地等故障的危害。该断路器具有多种智能保护功能，
可做到选择性保护，且动作精确，可避免不必要的停电，提高供电可靠性。
执行标准
IEC60947-2《低压开关设备和控制设备 断路器》
GB14048.2《低压开关设备和控制设备 低压断路器》

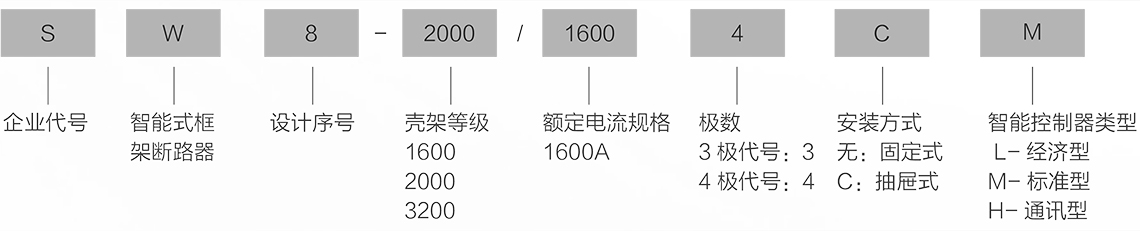

型号及含义
使用环境
● 周围空气湿度
上限值不超过 +40℃
下限值不低于 -25℃
24h 的平均值不超过 +35℃
注 : 上限值超过 +40℃或下限值低于 -25℃的工作条件，用户应与制造厂协商。
● 安装地点的海拔不超过 2000m。
● 大气条件
大气相对湿度在周围空气温度 +40 时不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为 90%，同时该月的月平均最低温度为 +25° C，并考虑到因温度变化发生的在产品表面上的凝露。
● 污染等级 3 级
● 安装类别
额定工作电压 690V 及以下的断路器用于安装类别 IV; 辅助电路安装类别，除了欠电压脱扣器线圈，电源变压器初级线圈与断路器主电路相同外，辅助电路安装类别为 III。
● 安装条件
断路器应安装在干燥，无尘和无腐蚀性气体的环境中，不能受到撞击和震动，如这些条件不能满足，就应装入相应防护等级的开关柜断路器的垂直倾斜度不超过 5°。
电气技术参数
断路的额定电流
|
壳架等级额定电流 Inm(A)
|
额定电流 In A
|
|
2000
|
630、800、1000、1250、1600、2000
|
|
3200
|
2000、2500、2900、3200
|
|
4000
|
3200、3600、4000
|
|
6300
|
4000、5000、6000
|
注 :4000A 三极断路器是在 3200A 四极框架上派生，安装尺寸与 3200 四极产品相同。
断路器操作性能
|
断芹器操作性能 ( 次 )
|
|
壳架等级额定电流 Inm(A)
|
每小时操作循环次数
|
不电 (n)
|
通电 (n')
|
总计 (n+n')
|
|
2000
|
20
|
9000
|
1000
|
10000
|
|
3200（4000）
|
10
|
4500
|
500
|
5000
|
|
6300
|
5
|
1500
|
500
|
2000
|
断路器的额定分断能力及额定短时耐受电流
| 壳架等级额定电流 Inm(A) |
额定极限短路分断能力 Icu(kA)/cosφ |
额定运行短路分断能力 Ics(kA)/cosφ |
额定短时耐受电流
Icw(kA)/cosφ1s |
| AC400/AC690V |
AC400/AC690V |
AC400/AC690V |
| 2000 |
80/50/0.2 |
65/40/0.2 |
65/40/0.2 |
| 3200（4000） |
100/65/0.2 |
80/50/0.2 |
80/50/0.2 |
| 6300 |
120/80/0.2 |
100/65/0.2 |
100/65/0.2 |
