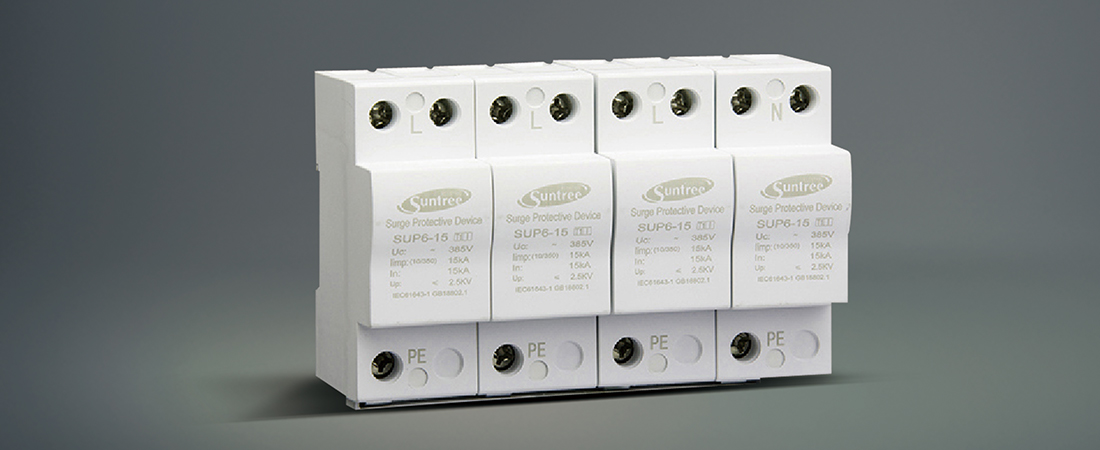

SUP6 系列电涌保护器为室内安装电源型一端口的电压开关型避雷器适用于交流50/60Hz，额定电压230/480V 及以下的TT、IT、TN-S、TN-C、TN-C-S 等供电系列，适用于保护低压电网及各类电器设备和控制系统，用于抑制瞬态过压高于设备的耐受冲击电压，而泄放电涌能量，和对各种浪涌过电压进行电压限制从而保护系统电路和设备。
产品符合标准：GB/T 18802.1、GB/T 18802.12、IEC61643-31、UL1449 ed.2。

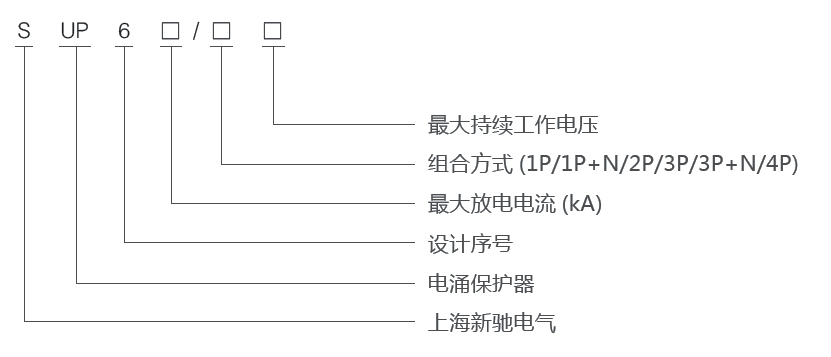

型号及含义
用途
本产品为一端户内式固定安装电压开关型SPD，产品依据GB50057-2010 和GB18802.1 等现行国家标准而设计的；其核心器件油多级石墨间隙组成，合理的设计、精确的加工将火花间隙组合在一起形成密封的结构保证了火花间隙内部的安全距离，即使在浪涌电流通过时，也不会产品电弧外泄安装时不必专门预留外泄电弧的空间。质量稳定可靠。
产品安装在LOZOA 或LPZOB 与LPZ1 区交界处，或在电源引入的总配电箱（柜）处，采用35mm 标准导轨安装。连接导轨采用6-35mm2 多股铜质软线。
接地线应采用16mm2 以上的双色导线，长度不大于500mm。
为了防止浪涌保护器失效后影响电网正常运行，联接于L 线的保护器应串接一个熔断器或断路器。
注：依据最大冲击电流limp 选择。
工作条件和安装条件
|
周围空气温度
|
正常范围：不高于+40℃，不低于-5℃、扩展范围：不高于+80℃，不低于-40℃
|
|
海拔
|
安装地点的海拔不超过2000m
|
|
湿度
|
室内温度条件下30%~90%
|
|
污染等级
|
3 级
|
|
安装条件
|
无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃( 包括导电尘埃)
|
