概述

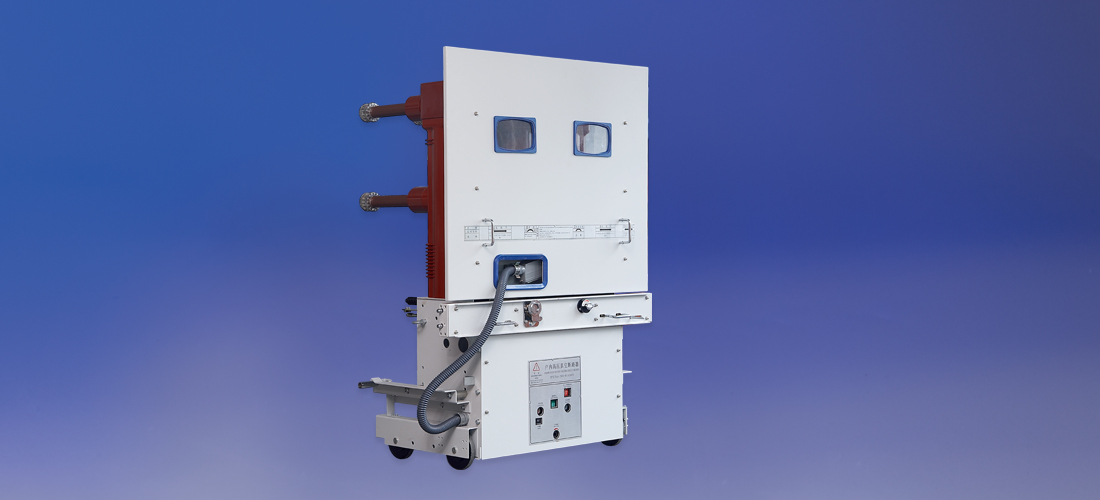

ZN85-40.5/ □ - □ (3AV3)系列户内手车式真空断咯器适用于三相交流50Hz、40.5kV系统中,可供工矿企业、发电厂及变电站作为分台负荷电流、过载电流故障电流之用,并适用于频繁操作场合。
本断路器采用上下布置结构,有效地降低断路器的深度。并采用复台绝缘结构、三相灭弧室和相联带电体由三只独立的环氧树脂绝缘罩壳相隔离.采用复合绝缘结构之后,断路器满足正常运行条件下的空气距离和爬距要求,并有效地减少了断路器的体积,主导电回路真空灭弧室和动静导电联接安装在绝缘筒内,使相间仅为300mm。主回路电气连接全部采用固定连接具有很高的可靠性。

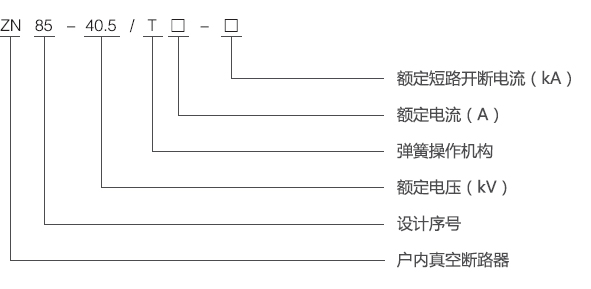

型号含义
主要技术参数
序号
|
项目
|
单位
|
技术参数
|
1
|
额定电压
|
kV
|
40.5
|
2
|
额定电流
|
A
|
1250
|
1600
|
2000、2500
|
3
|
额定短路开断电流
|
kA
|
25
|
31.5
|
25
|
31.5
|
4
|
动稳定电流(峰值)
|
kA
|
63
|
80
|
63
|
80
|
5
|
4S 热稳定电流
|
kA
|
25
|
31.5
|
25
|
31.5
|
6
|
额定短路关合电流(峰值)
|
kA
|
63
|
80
|
63
|
80
|
7
|
额定短路电流开断次数
|
次Times
|
20
|
8
|
额定操作顺序
|
|
0-0.3s-CO-180s-CO
|
9
|
额定绝缘水平
|
1min 工作耐压
|
kV
|
95
|
雷电冲击耐压(峰值)
|
185
|
10
|
机械寿命
|
次Times
|
10000
|
11
|
额定单个电容器组开合电流
|
A
|
630
|
12
|
额定背对背电容器组电压
|
A
|
400
|
13
|
储能电机额定电压
|
V
|
AC、DC:110、220
|
14
|
储能电机额定功率
|
W
|
≤ 230
|
15
|
储能电机储能时间
|
S
|
≤ 15
|
16
|
合分闸线圈额定电压
|
V
|
DC:110、220
|
17
|
合分闸线圈额定电流
|
A
|
1.05(110V) 0.96(220V)
|
18
|
触头开距
|
mm
|
20 ± 2
|
19
|
触头接触行程
|
mm
|
7.5 ± 1.5
|
20
|
三相合分不同期性
|
ms
|
≤2
|
21
|
触头合闸弹跳时间
|
ms
|
≤3
|
22
|
主回路电阻(不包括触臂)
|
μ Ω
|
≤40
|

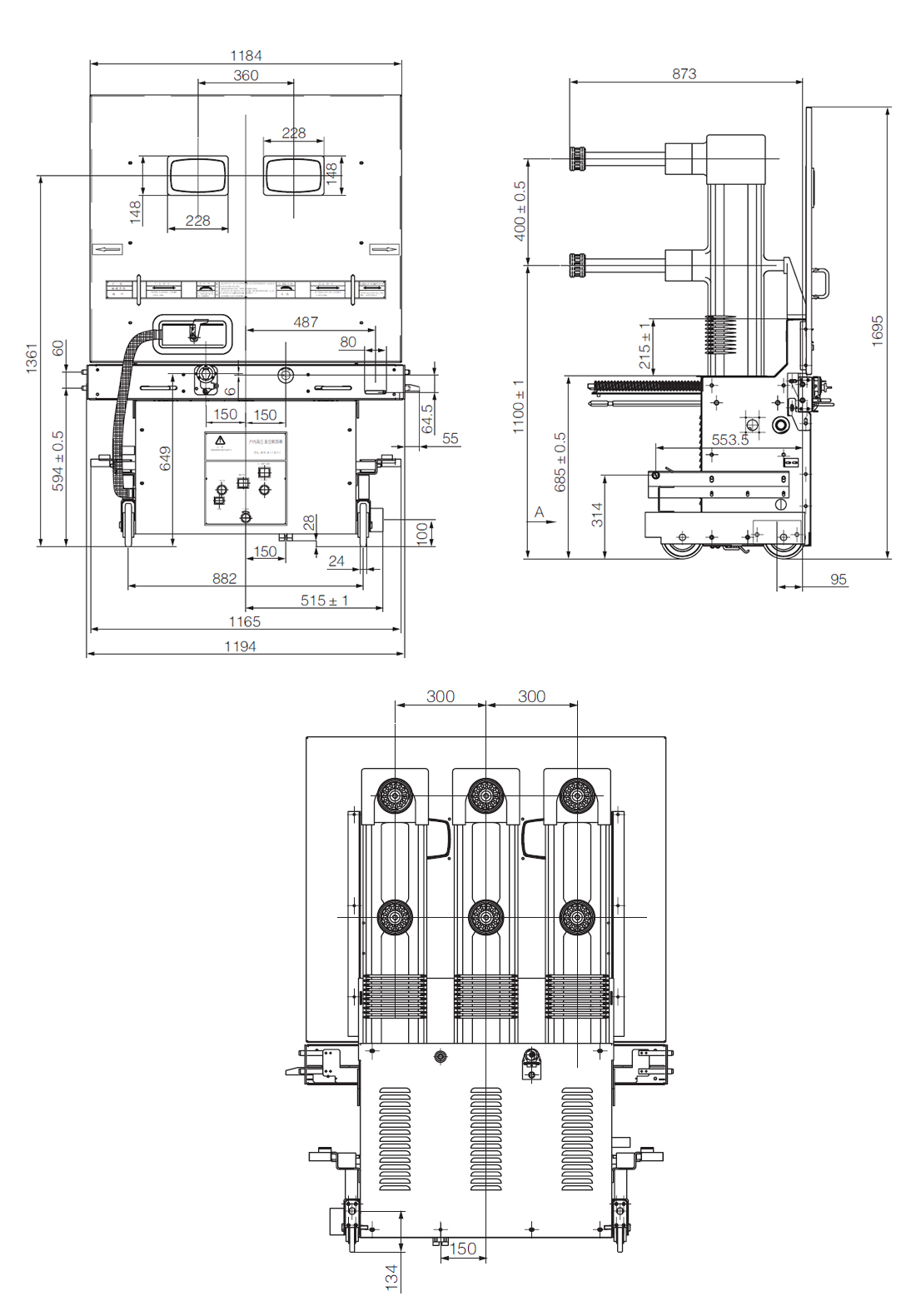

外形及安装尺寸
