概述

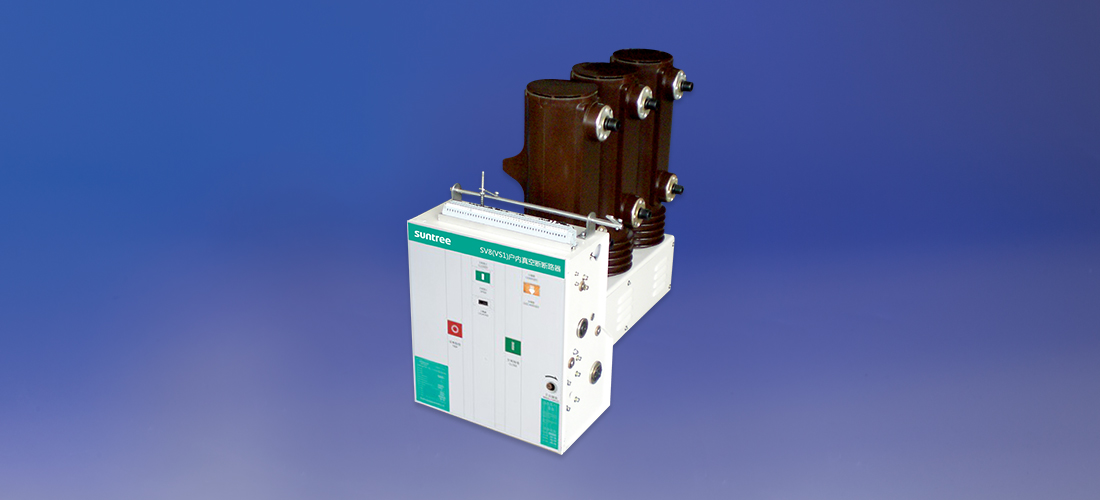

SV8(VS1)-12系列侧装式真空断路器系户内高压开关设备，适用于额定电压12kV、频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下频繁操作，或多次开断短路电流的场所。
SV8(VS1)-12系列侧装式真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、箱式变或各种非标供电系统。

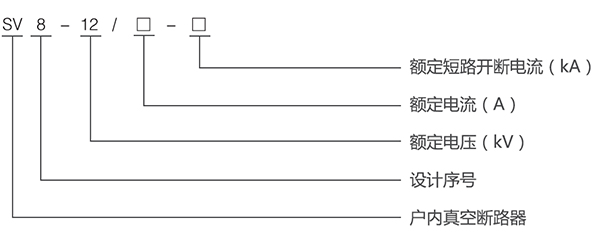

型号含义

适用环境

■ 环境温度：不高于40℃，不低于-15℃ ( 允许在-30℃时储运)；
■ 海拔高度：不超过2000m；
■ 相对湿度：日平均值不大于95％，饱和蒸汽压日平均值不大于2.2×10^-3MPa，月平均不大于1.8×10^-3MPa；
■ 地震烈度：不超度8 级；
■ 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

主要技术参数

序号	项目		单位	参数
1	额定电压		kV	12
2	额定绝缘水平	额定雷电冲击耐受电压峰值	kV	75
		1 min 工频耐压		42
3	额定短路开断电流		kA	20/25	31.5
4	额定电流		A	630 1250	630 1600
5	额定热稳定电流（有效值）		kA	20/25	31.5
6	额定动稳定电流（峰值）			50/63	80
7	额定短路关合电流（峰值）			50/63	80
8	额定短路开断电流开断次数		次	50
9	二次回路工频耐受电压(1min)		V	2000
10	额定操作顺序			0-0.3s-CO-180s-CO
11	额定热稳定时间		S	4
12	额定单个/ 背对背电容器组开断电流		A	630/400
13	机械寿命		次	10000

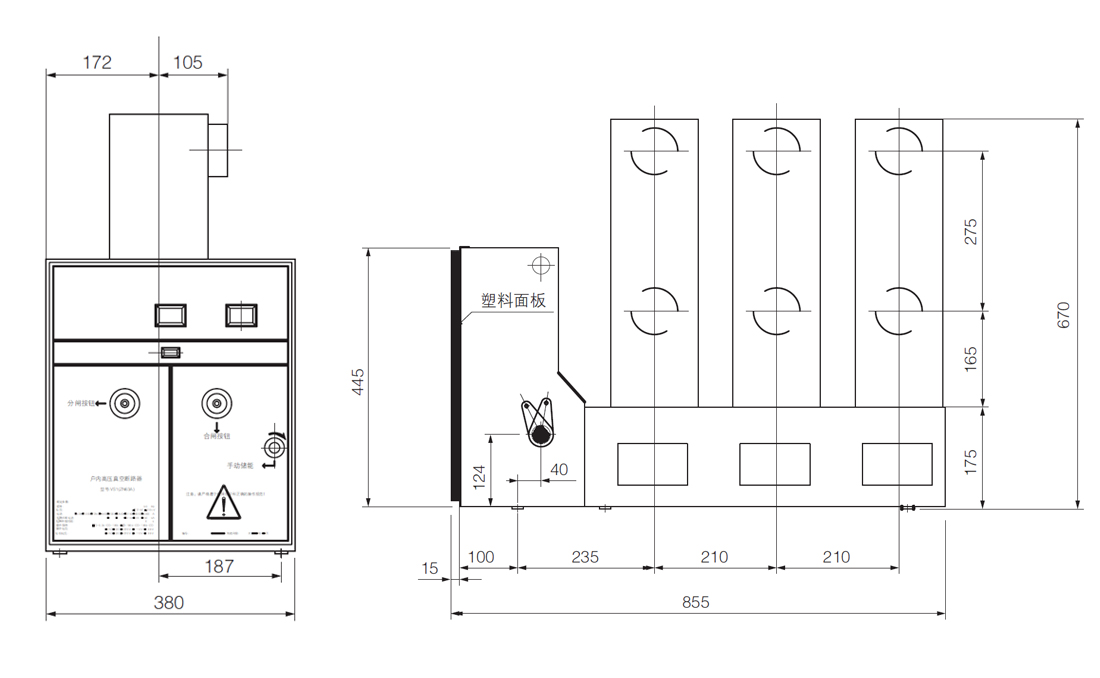

外形及安装尺寸
