旁路是指因功能需要时，可以切换到另一条回路上而不致于影响负载的正常运行。旁路开关一般应用在数据中心机房、银 行系统、机场、医院等不可断电场所。据此应用上海新驰电气开发出抽出式旁路的ATS，可以在市电的供电状态下，把旁 路开关合上，由旁路开关维持供电。通过抽出式机械装置，将本体移动到测试位，或把主开关抽离主体框架，进行检修或 更换，待主开关完成检查后，重新再装回主体框架内，并由主开关供电，旁路开关断开，使生产过程中不断实现检修，保 证供电连续性。

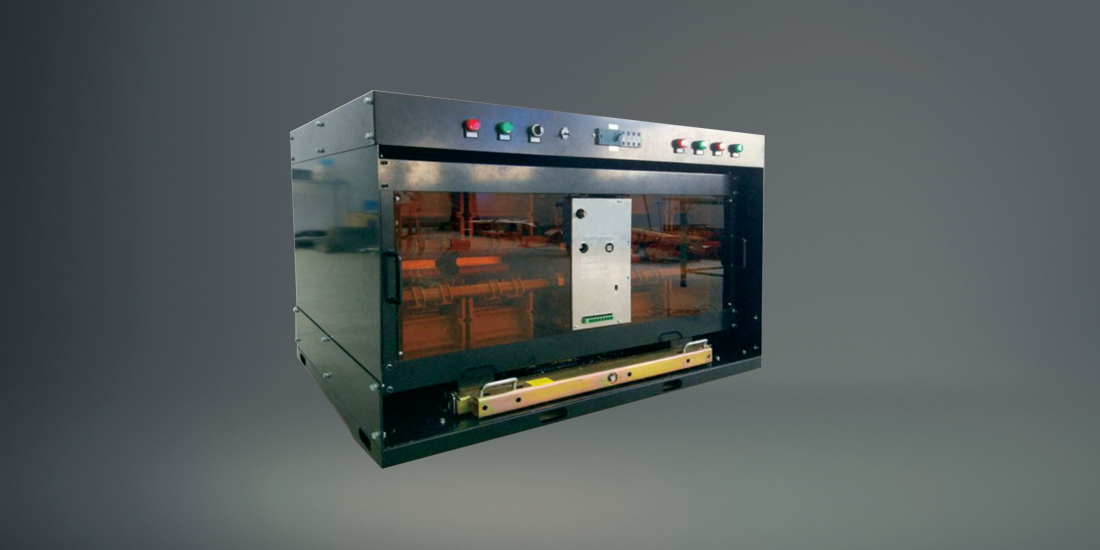

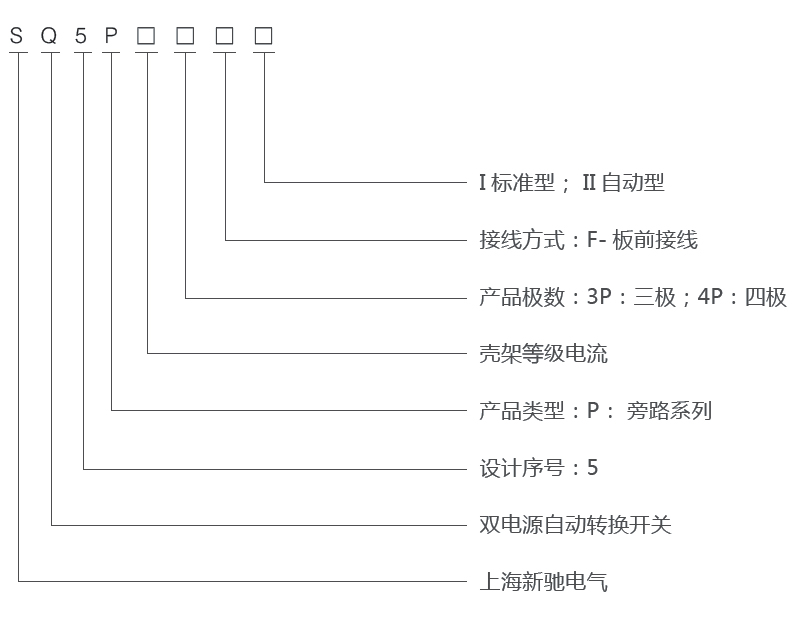

型号含义

产品分类

■ 产品为分体式； 专业PC 级：专业一体化结构，电磁驱动，独立灭弧系统；
■ 抽屉式结构：采用可抽出设计，本体维修、更换方便快捷；
■ 旁路结构：在本体外增加旁路开关，具有单旁路（常用电源旁路）和双旁路（常用、备用电源旁路）两个类型，本体需要维护时，将对应旁路开关投入后再抽出开关本体，同时又不会影响到下端负荷的正常工作；
■ 机电联锁：机械、电气多重联锁，严谨的逻辑性确保操作的安全可靠，防止误动作；
■ 延长导轨：延长导轨设计，扩展了本体的活动空间，使本体与框架的分离，对接更方便；
■ 隔离挡板; 双旁路产品框架内设有绝缘隔板，本体抽出后隔板自动落下，将带电部分与外界隔离，确保现场人员操作安全；
■ 位置信号：本体、旁路位置信号指示与开关分合闸信号，准确显示系统状态。
■ ModBus 通讯规约，可实现双电源切换的“遥控、遥测、遥信、遥调”功能。

技术参数

参数/型号	SQ5P-250A	SQ5P-800A	SQ5P-1600A	SQ5P-3200A	SQ5P-5000A
额定工作电流Ie（A）	63A、100A、125A 160A、200A、225A 250A	350A、400A 500A、630A、800A	1000A、1250A 1600A	2000A、2500A 3200A	4000A、5000A
额定绝缘电压Ui（V）	AC 800V, 50Hz
额定工作电源Ue（V）	AC 400V, 50Hz
	AC 690V, 50Hz
电器级别	PC 级：能够接通和承载，但不用于分断短路电流
使用类别	AC-33A(AC400V),AC-33iA(AC690V)
极数	4P
额定接通与分断能力	10Ie, 1.05Ue, 50 次
操作性能	2.0Ie, 1.05Ue, 6000 次
额定限制短路电流Iq	200kA
额定冲击耐受电流	8kV
控制电路	额定控制电源电压Us: AC230V,50Hz， 正确的工作条件：80%Ue~110%Ue
辅助电路	A、B 电源均为2 常开；开关容量AC: 110V5A/AC230V/3A DC:200V0.2A
触头转换时间	<50ms
转换动作时间	<100ms
返回动作时间	<100ms
断电时间	<50ms

• SQ5P 旁路系列双电源自动转换开关
