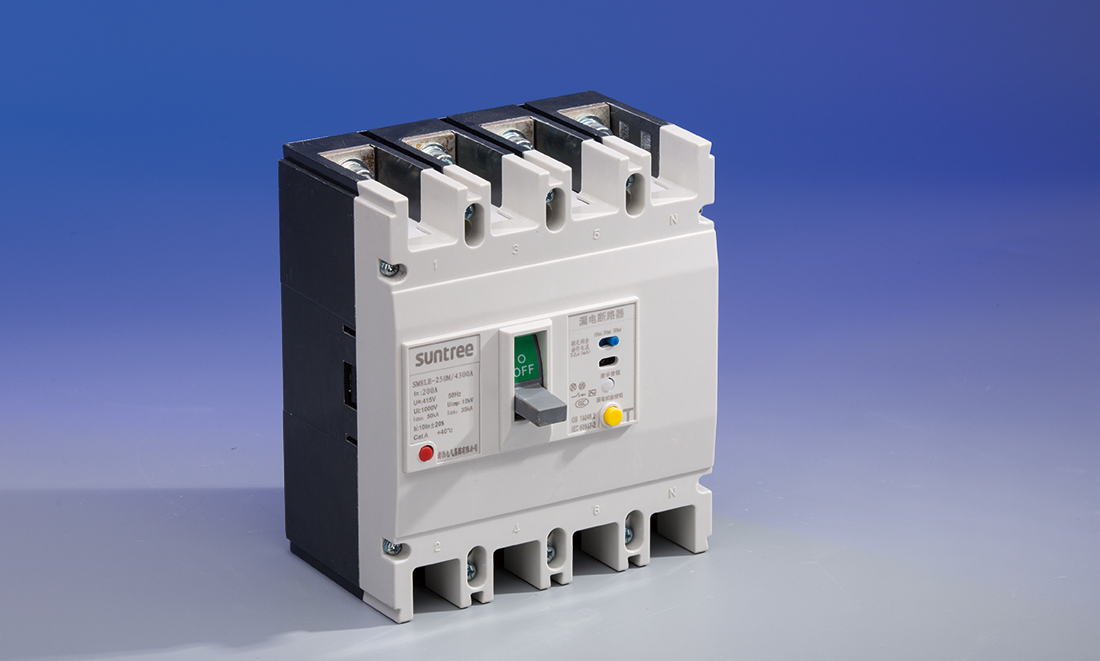

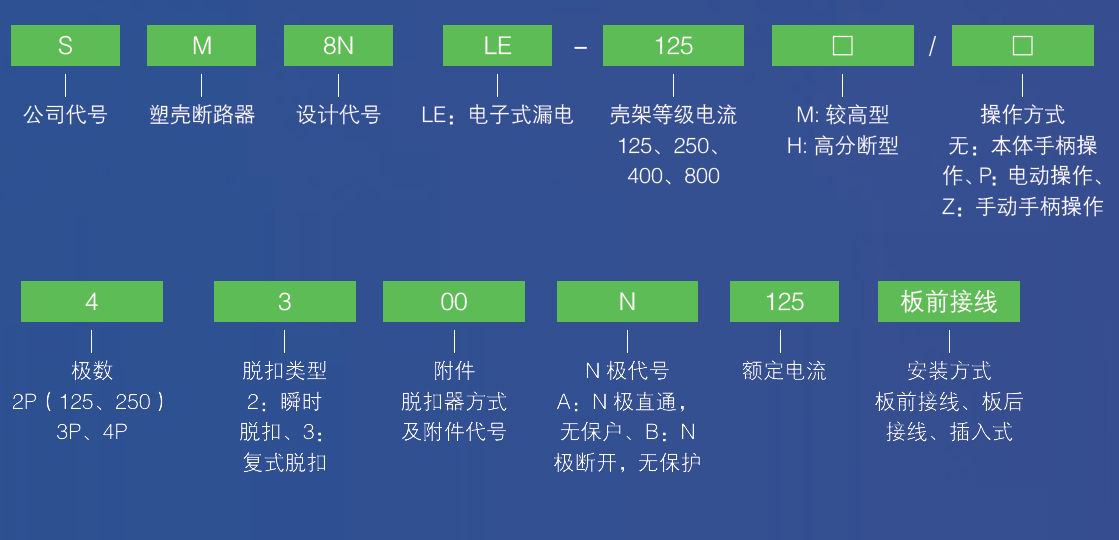

型号含义

技术参数

型号		SM8NLE-125			SM8NLE-250			SM8NLE-400		SM8NLE-800
壳架电流Inm(A)		125			250			400		800
额定电流ln(A)		16、20、25、32、40、 50、63、80、100、125			100、125、140、160、 180、200、225、250			225、250、315、350、400		400、500、630、700、800
分断能力		L	M	H	L	M	H	M	H	M	H
极数		2	3	4	2	3	4
额定绝缘电压Ui(V)		AC1000
额定工作电压Ue(V)		230	415		230	415		415
额定冲击耐受电压Uimp		12
飞弧距离(mm)		50						100
极限短路分断能力lcu（kA）		35	50	85	35	50	85	70	85	70	85
运行短路分断能力lcs（kA）		18	35	50	18	35	50	50	62	50	65
额定剩余短路接通（分断）能力（lcm）kA		25%Icu			25%Icu			25%Icu		25%Icu
额定剩余动作电流I △ n(mA)	非延时型	50/75/100/200/300/500/800/1000						300/500/800/1000
	延时型	300/500/800/1000
额定剩余不动作电流I △ n(mA)		1/2I △ n			1/2I △ n			1/2I △ n		1/2I △ n
操作性能（次）	通电	8000			8000			4000		2000
	不通电	15000			15000			10000		8000
剩余电流保护动作时间		I △ n			2I △ n			5I △ n		10I △ n
最大分断时间（S）	非延时型	0.3
	延时型	0.2/0.4/1

功能特点

SM8NLE 系列漏电断路器( 以下简称漏电断路器) 是本公司综合采用国际先进技术设计、开发的新型漏电断路器之一。适用于交流50Hz/60Hz，额定电压至400V，额定电流16A 至800A 的电路中。
其主要功能是对有致命危险的人身触电提供间接接触保护，额定剩余动作电流不超过0.03A 的漏电断路器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。同时还可用来防止由于接触故障电流而引起的电气火灾。并可用来保护线路的过载、短路，亦可作为线路的不頻繁操作使用。
该漏电断路器具有体积小、分断高、飞弧距离短，剩余动作电流多档可调，动作时间可调节等特点。同时可带报警触头、分励脱扣、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式，是用户使用的理想产品。
SM8NLE 系列漏电断路器可垂直安装，亦可水平安装，本产品符合GB/T14048.2、IEC6047-2 标准，产品获得CCC 认证。

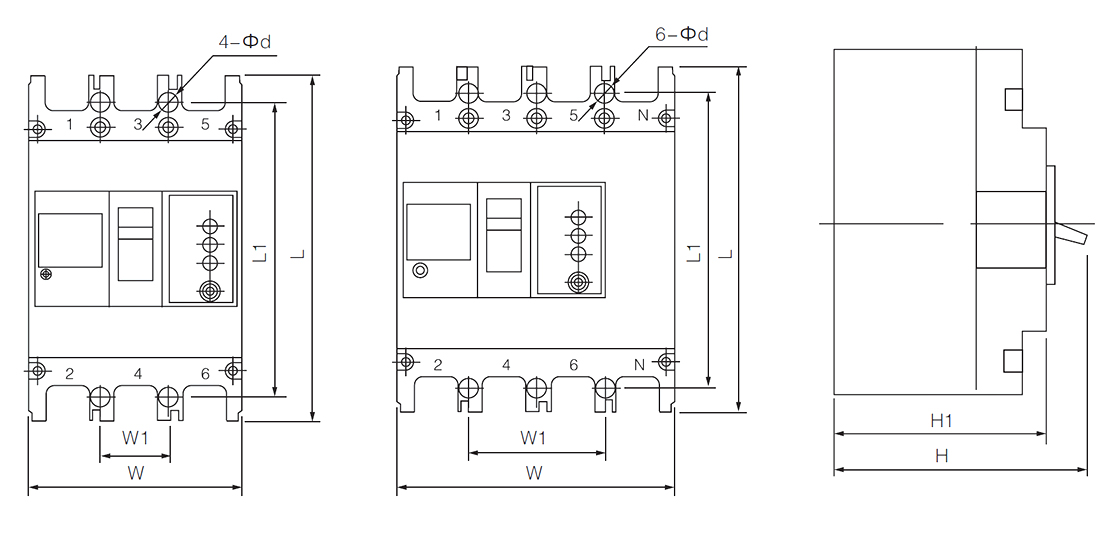

外形及安装尺寸（单位mm）

型号	极数	外形尺寸（mm）				安装尺寸（mm）
		L	W	H	H1	L1	W1	φd
SM8NLE-125	2	150	62	110	75	129	-	4.5
SM8NLE-125L	3	150	92	94	75	129	30	4.5
	4	150	122	94	75	129	60	4.5
SM8NLE-250M	3	150	92	110	92	129	30	4.5
	4	150	122	110	92	129	60	4.5
SM8NLE-250	2	165	75	108	90	126	-	4.5
SM8NLE-250L	3	165	107	94	75	126	35	4.5
	4	165	142	94	75	126	70	4.5
SM8NLE-250M	3	165	107	110	90	126	35	4.5
	4	165	142	110	90	126	70	4.5
SM8NLE-400	3	257	146	146	106	194	44	7
	4	257	146	146	106	194	94	7
SM8NLE-800(630)	3	280	150	155	116	243	70	7
	4	280	198	155	116	243	140	7

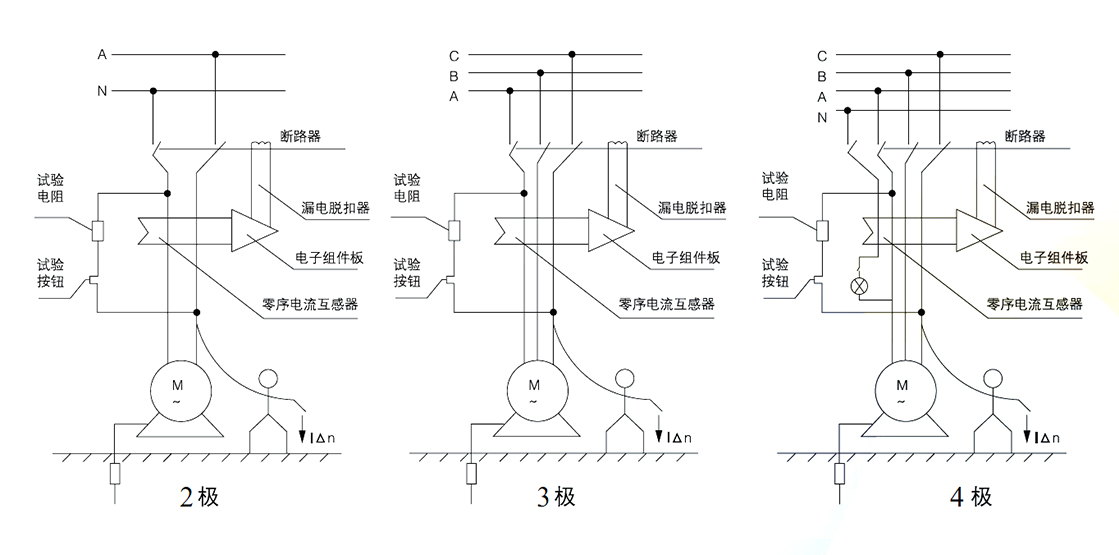

工作原理图
