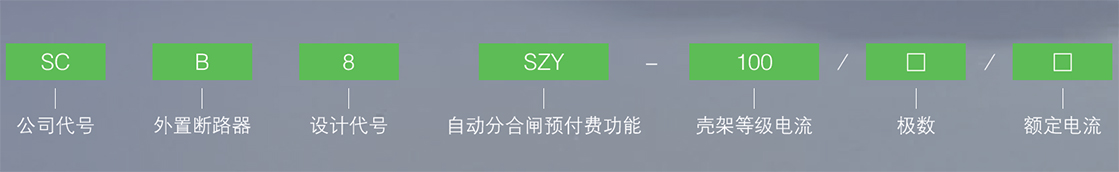

型号含义

技术参数

壳架等级	SCB8SZY-100
额定工作电流	32A、40A、50A、63A、80A、100A
额定绝缘电压	500V
额定冲击耐受电压	6kV
额定频率	50Hz/60Hz
极数	1P+N( 带一个保护极)、3P+N( 带三个保护极)
瞬时脱扣类型	C、D
额定短路能力lcn	6kA
运行短路能力lcs	6kA
机械寿命	20000
电气寿命	8000
工作范围	（65%~120%）Un
控制方式	远程全自动控制方式
控制信号	AC220V 50Hz
上电延时时间	t ≥ 4s 或t ≥ 7s
自动合闸时间	t ≤ 3s
工作温度	-40℃ ~+70℃
相对湿度	+20℃不应高于95%；+40℃不应高于50%
信号连接导线截面积	0.75mm²
信号连接导线长度	300mm（如需其他长度可特殊供货），两端带有压接好的接线头
栅格距离	45mm
符合标准	IEC60898-1，GB10963.1
认证	CCC CQC

功能特点

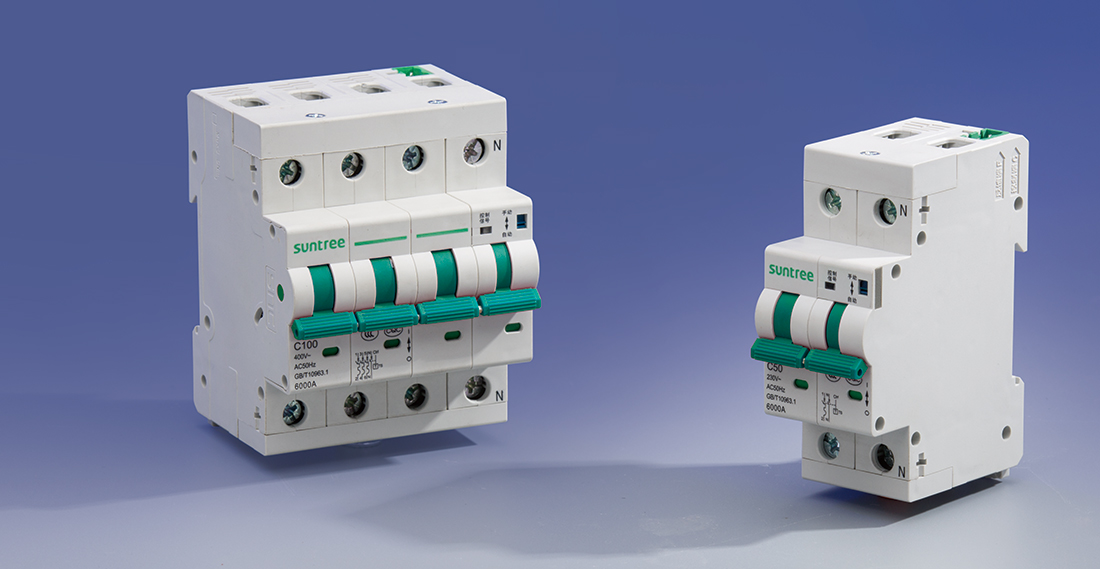

SCB8ZY-100 电能表外置断路器，适用于交流50Hz/60Hz，额定电压AC230V 1P+N、3P+N AC400V, 额定电流至100A。该断路器具备短路、过载保护，配置具有微处理器的内轴传动电机，通过对费控电能表控制信号的检测进行自动控制断路器的分合闸，与费控电能表配套使用实现欠费分闸，有费合闸的自动控制。
本产品符合国家电网及南方电网公司《电能表外置断路器技术规范》以及CQC1121-2016《电能表外置断路器技术规范》。同时符合GB/T10963.1 家用及类似场所用过电流保护断路器第1 部分：用于交流的断路器。
外形尺寸单极18mm 控制器内置在N 极。

本产品符合 GB/T10963.1、CQC1121-2016 标准，产品获得CCC 认证。

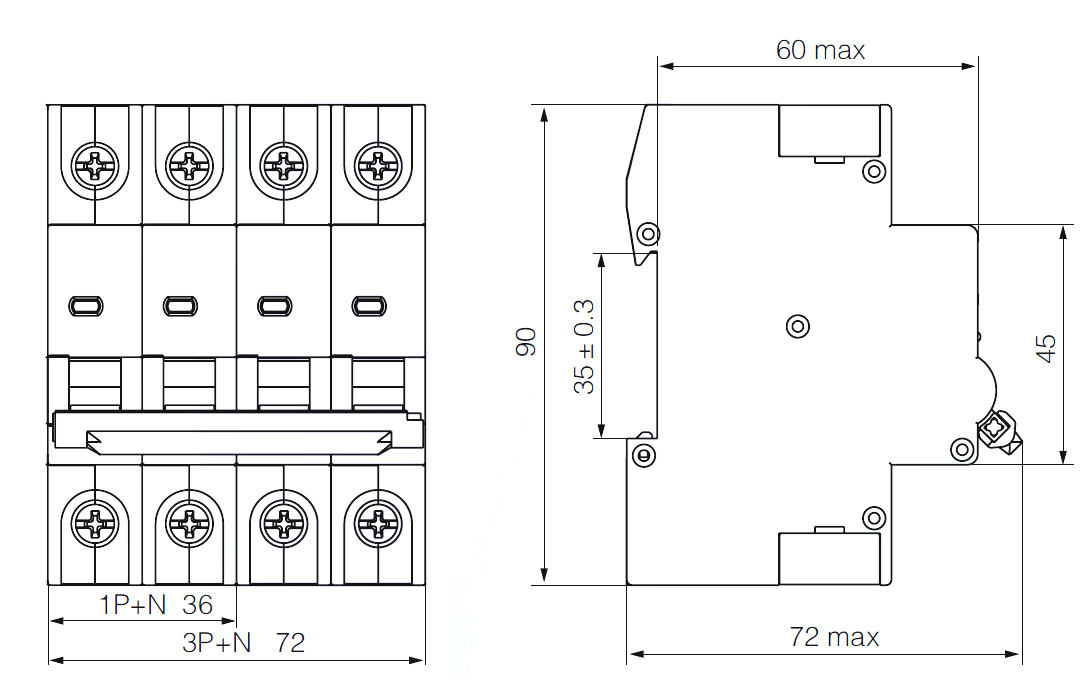

外形及安装尺寸（单位mm）
