新驰能源

高效发电

■ 宽直流电压输入范围，最大转化效率达97.8%
■ 支持1.1倍过载，高辐照时提升发电量10%

智能管理

■ 支持USB口通信和U盘升级双模式
■ 支持RS485、WIFI、GPRS通信方式
■ 支持远程监控、参数设置、故障诊断及软件升级

安全可靠

■ 工业化外观造型设计
■ 坚持一线品牌元器件，确保产品稳定高效
■ 易插拔端子设计，安装便捷

电网友好

■ 内置防逆流模式
■ 支持电网调度指令
■ 有功功率连续可调

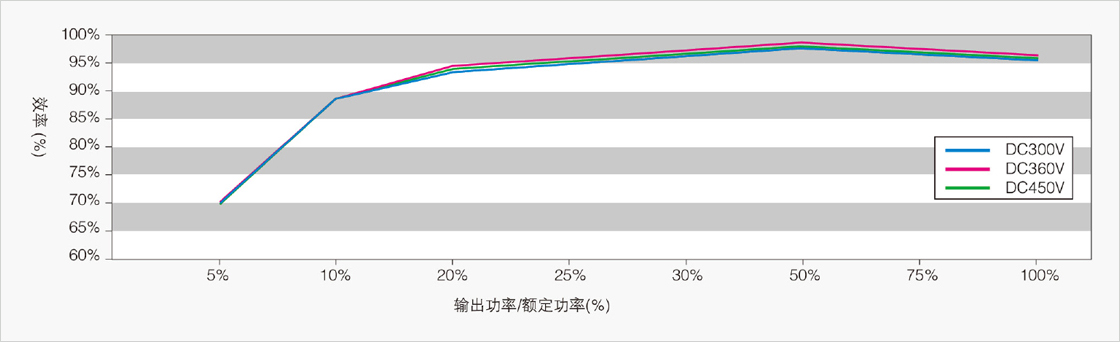

效率曲线

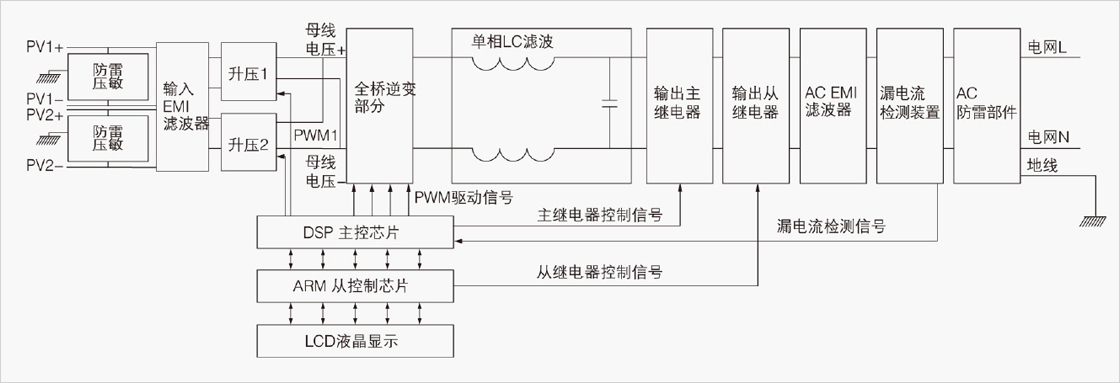

电路原理图

型号	LS 3000HD	LS 4000HD	LS 5000HD
直流输入参数
最大输入功率	3600W	4800W	6000W
单路MPPT最大功率	3000W	4000W	5000W
最大直流电压	600V	600V	600V
启动电压	100V	100V	100V
直流电压范围	100-600V	100-600V	100-600V
MPPT 工作电压范围/额定电压	100-550V/360V	100-550V/360V	100-550V/360V
满载直流电压范围	150-500V	200-500V	250-500V
最大输入电流	24.0A	24.0A	26.0A
MPPT每串最大输入电流	12.0A/12.0A	12.0A/12.0A	13.0A/13.0A
独立MPPT路数/每路MPPT串数	2/1	2/1	2/1
交流输出参数
额定交流输出功率	3000W	4000W	5000W
最大交流输出电流	3300W	4400W	5500W
最大交流视在功率	3300VA	4400VA	5500VA
最大输出电流	15.0A	20.0A	25.0A
额定交流电压；电压范围	220V/230V/240V 180-280VAC	220V/230V/240V 180-280VAC	220V/230V/240V 180-280VAC
交流电网频率；频率范围	50Hz,60Hz;±5Hz	50Hz,60Hz;±5Hz	50Hz,60Hz;±5Hz
功率因数（cos∮）	0.80 超前 ...0.8滞后	0.80 超前 ...0.8 滞后	0.80 超前 ...0.8滞后
电流谐波失真（THDI）	< 3%(额定输出功率)	< 3%(额定输出功率)	< 3%(额定输出功率)
交流输出端子连接类型	单相	单相	单相
效率
最大效率	97.8%	97.8%	97.8%
欧洲效率	97.2%	97.2%	97.2%
MPPT效率	99.9%	99.9%	99.9%
保护装置
直流防反接保护	有	有	有
每路MPPT直流开关保护	可选	可选	可选
交流输出过流保护	有	有	有
交流输出高压保护	有	有	有
接地故障监测	有	有	有
并网监测	有	有	有
漏电监测保护	有	有	有
防孤岛保护	有	有	有
一般参数
尺寸（W×H×D）	355×395×170mm	355×395×170mm	355×395×170mm
重量	12.9KG	13.5KG	13.5KG
安装方式	壁挂式悬挂固定	壁挂式悬挂固定	壁挂式悬挂固定
运行温度范围	-25℃~ +60℃	-25℃~ +60℃	-25℃~ +60℃
噪音	25dB(A)	25dB(A)	25dB(A)
最高工作海拔（高于最高工作海拔输出降额）	3000米	3000米	3000米
夜间损耗	低于0.5W	低于0.5W	低于0.5W
拓扑结构	H6/无变压器	H6/无变压器	H6/无变压器
冷却方式	自然冷却	自然冷却	自然冷却
防护等级	IP65	IP65	IP65
相对湿度（无冷凝）	0~98%	0~98%	0~98%
特征
直流连接器	H4/MC4	H4/MC4	H4/MC4
交流连接器	C16/3	C16/3	C16/3
显示界面	LCD/LED	LCD/LED	LCD/LED
通信方式:USB/Wi-Fi/GPRS/RS485	有/可选/可选/可选	有/可选/可选/可选	有/可选/可选/可选
质保：5年/10年	是/可选	是/可选	是/可选
证书
CE,VDE 0126-1-1,IEC 62109,G83-2,G59-3,AS4777,AS/NZS 3100,VDE-AR-N4105,EN50438,EN62116,CQC,MEA,PEA,IEC61683
