新驰能源

高效发电

■ 全新SiC-Mosfest+SIC-SBD设计，54K超高工作频率
■ 宽直流电压输入范围，最大转化效率大97.8%
■ 支持1.1倍过载，高辐照时提升发电量10%

智能管理

■ 支持USB口通信和U盘升级双模式
■ 支持RS485、WIFI、GPRS通信方式
■ 支持远程监控、参数设置、故障诊断及软件升级

安全可靠

■ 工业化外观造型设计
■ 坚持一线品牌元器件，确保产品稳定高效
■ 体积更小，重量更轻，安装更方便

电网友好

■ 内置防逆流模式

■ 支持电网调度指令
■ 有功功率连续可调

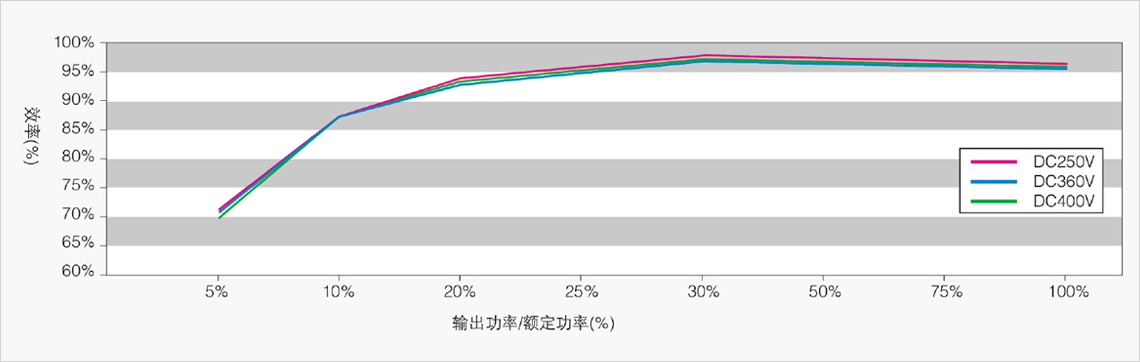

效率曲线

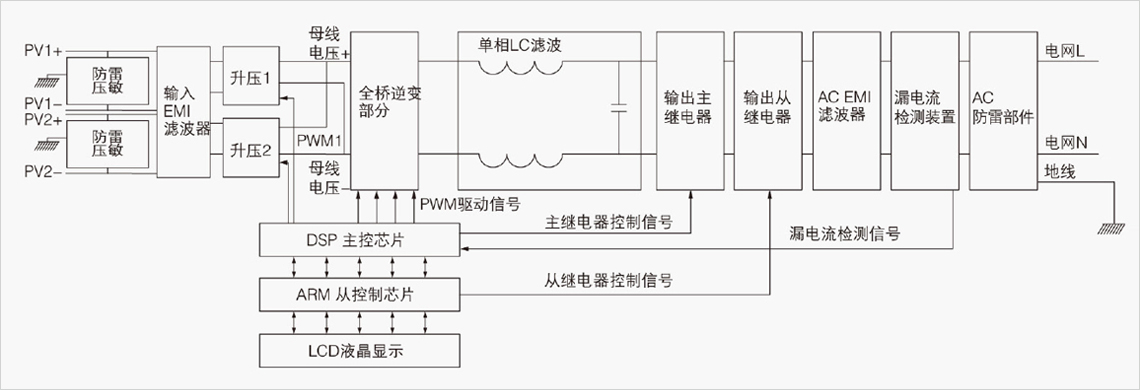

电路原理图

型号	LS 3000HD-S	LS 4000HD-S	LS 5000HD-S	LS 4000H-S	LS 5000H-S
直流输入参数
最大输入功率	3600W	4800W	6000W	4800W	6000W
每路最大允许输入功率	3000W	4000W	5000W	4800W	6000W
最大直流输入电压	600V	600V	600V	600V	600V
启动电压	70V	70V	70V	70V	70V
工作电压范围	70-600V	70-600V	70-600V	70-600V	70-600V
MPPT 工作电压范围/额定工作电压	70-550V/360V	70-550V/360V	70-550V/360V	70-550V/360V	70-550V/360V
MPPT 满载工作电压范围	150-500V	200-500V	200-500V	200-500V	250-500V
最大输入电流	24.0A	24.0A	26.0A	24.0A	24.0A
每路MPPT最大输入电流	13.0A/13.0A	3.0A/13.0A	3.0A/13.0A	24.0A	24.0A
MPPT输入路数/每路组串数	2/1	2/1	2/1	1/2	1/2
交流输出参数
额定输出功率	3000W	4000W	5000W	4000W	5000W
最大输出功率	3300W	4400W	5500W	4400W	5500W
最大视在功率	3300VA	4400W	5500VA	4400W	5500VA
最大输出电流	15.0A	20.0A	25.0A	20.0A	25.0A
市电额定工作电压范围	220V/230V/240V 180-280Vac			220V/230V/240V 180-280Vac
市电工作频率范围	50Hz,60Hz;±5Hz			50Hz,60Hz;±5Hz
功率因数	0.80 超前 ...0.80 滞后			0.80 超前 ...0.80 滞后
输出电流谐波	< 3%(额定输出功率)			< 3%(额定输出功率)
效率
最大效率	98.0%	98.0%	98.0%	98.0%	98.0%
欧洲效率	97.4%	97.4%	97.4%	97.4%	97.4%
MPPT效率	99.9%	99.9%	99.9%	99.9%	99.9%
保护装置
直流反极性保护	标配	标配	标配	标配	标配
直流DC开关	标配	标配	标配	标配	标配
输出过流保护装置	标配	标配	标配	标配	标配
市电端防雷保护装置	标配	标配	标配	标配	标配
绝缘电阻检测	标配	标配	标配	标配	标配
网络监控	标配	标配	标配	标配	标配
漏电流检测保护装置	标配	标配	标配	标配	标配
一般参数
尺寸（长×宽×高）（mm）	355×365×160	355×365×160	355×365×160	355×365×160	355×365×160
重量	10KG	11KG	11KG	11KG	11KG
工作温度范围	-25℃~ +60℃
相对湿度	0%-98%无凝霜
噪声值	25dB(A)
最高工作海拔高度	3000米无降额
夜间损耗	0W
拓扑结构方式	无变压器隔离
散热方式	自然冷却
整机防护等级	IP65
特征
PV输入连接端子	H4/MC4
市电输出连接端子	C16/3
显示屏	LCD,LED
通信方式	USB/WIFI(可选)/RS485(可选)/GPRS（可选）
质保	5年标准/10年可选
认证标准
CE,VDE 0126-1-1,IEC 62109,G83-2,G59-3,AS4777,AS/NZS 3100,VDE-AR-N4105,EN50438,EN62116,CQC,MEA,PEA,IEC61683,INMETRO
