适用范围

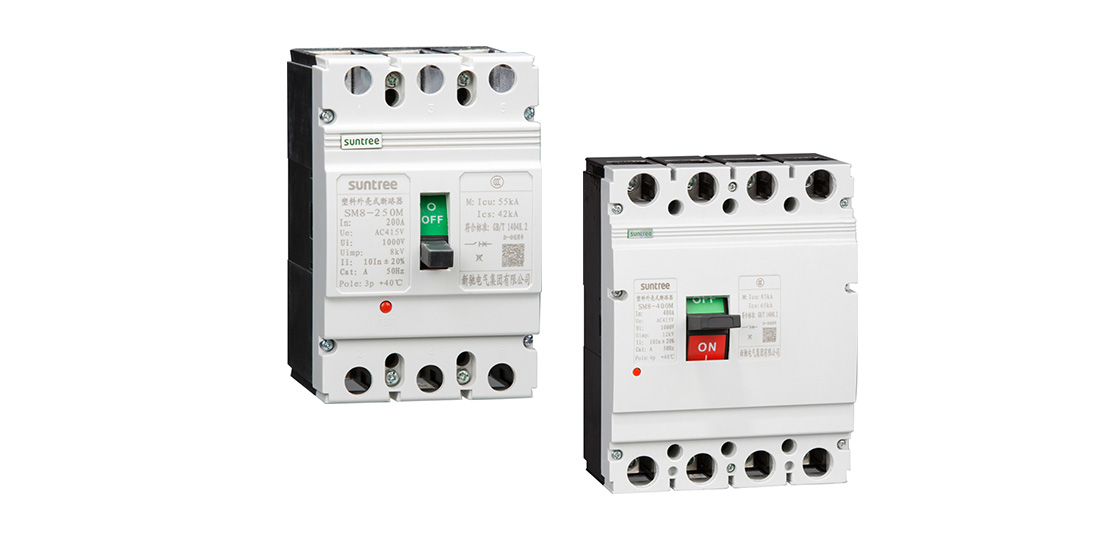

SM8 系列塑料外壳式断路器( 以下简称断路器) 适用于交流50Hz,额定绝缘电压1000V(63 型为800V),额定工作电压至690V,额定工作电流从10A 至630A 的配电网络电路中,用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。该断路器具有体积小、分断高、飞弧短等特点,是用户使用的理想产品。断路器垂直安装( 即竖装),亦可水平安装( 横装)。接线方式可选择板前和板后接线及插入式接线。

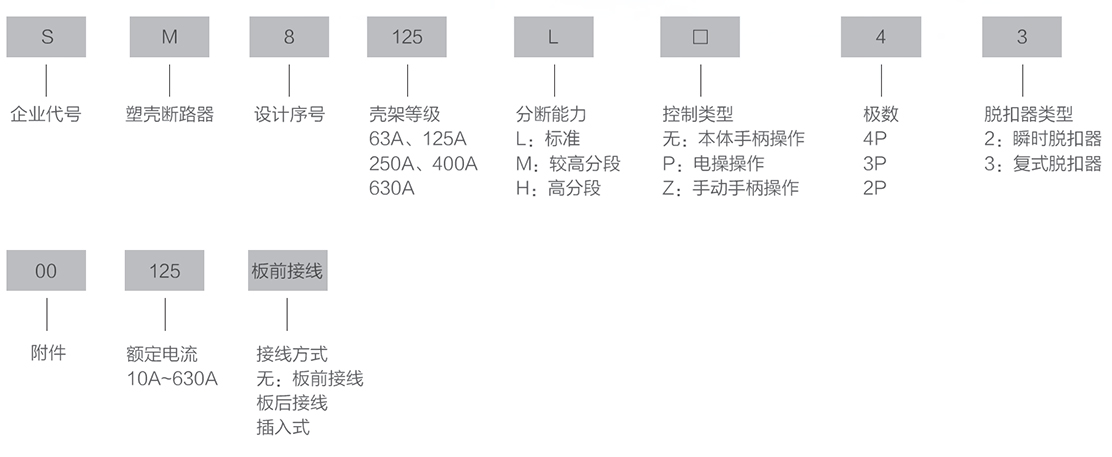

型号及含义
使用环境
● 周围空气温度上限值不超过+40℃,空气温度下限值不低于-5℃;
● 污染等级3;
● 防护等级IP20
● 安装地点的海拔高度不超过2000m;
● 大气相对湿度,在周围最高温度+40℃时不超过50%,在较低的温度下可以有较高的相对湿度,例如20℃时达90%,并考虑到因温度变化发生在产品上的凝露而采取必要措施;
电气技术参数
热磁、漏电式基本参数
型号
|
SM8-63
|
SM8-125
|
SM8-250
|
SM8-400
|
SM8-630
|
壳架等级电流(A)
|
63
|
125
|
250
|
400
|
630
|
额定电流ln(A)
|
10、16、20、25、
32、40、50、63
|
10、16、20、25、
32、40、50、63、80、
100、125
|
100、125、160、180、
200、225、250
|
225、250、315、350、400
|
400、500、630
|
极数
|
3、4
|
2、3、4
|
2、3、4
|
3、4
|
3、4
|
额定绝缘电压Ui(V)
|
AC800
|
AC1000
|
AC1000
|
AC1000
|
AC1000
|
额定工作电压Ue(V)
|
AC400
|
AC415/AC690
|
额定冲击耐受电压Uimp(V)
|
8000
|
8000
|
8000
|
8000
|
12000
|
飞弧距离(mm)
|
≤50
|
≤100
|
极限短路分断能力lcu (kA)
|
L
|
35
|
36
|
36
|
-
|
50
|
M
|
50
|
55
|
55
|
85
|
75
|
H
|
-
|
85
|
85
|
-
|
100
|
运行短路分断能力lcs (kA)
|
L
|
22
|
27
|
27
|
-
|
35
|
M
|
35
|
42
|
42
|
65
|
50
|
H
|
-
|
63
|
63
|
-
|
70
|
机械电气寿命(次)
|
通电
|
2000
|
不通电
|
10000
|
附件种类
附件代号\附件名称
|
无附件
|
报警触头
|
分励脱扣器
|
辅助触头
|
欠电压脱扣器
|
分励脱扣器辅助触头
|
分励脱扣器欠电压脱扣器
|
二组辅助触头
|
电磁式脱扣器
|
200
|
208
|
210
|
220
|
230
|
240
|
250
|
260
|
复式脱扣器
|
300
|
308
|
310
|
320
|
330
|
340
|
350
|
360
|
附件代号\附件名称
|
辅助触头欠电压脱扣器
|
分励脱扣器报警触头
|
辅助触头报警触头
|
欠电压脱扣器报警触头
|
分励脱扣器辅助触头报警触头
|
二组辅助触头报警触头
|
辅助触头欠电压脱扣器报警触头
|
电磁式脱扣器
|
270
|
218
|
228
|
238
|
248
|
268
|
278
|
复式脱扣器
|
370
|
318
|
328
|
338
|
348
|
368
|
378
|

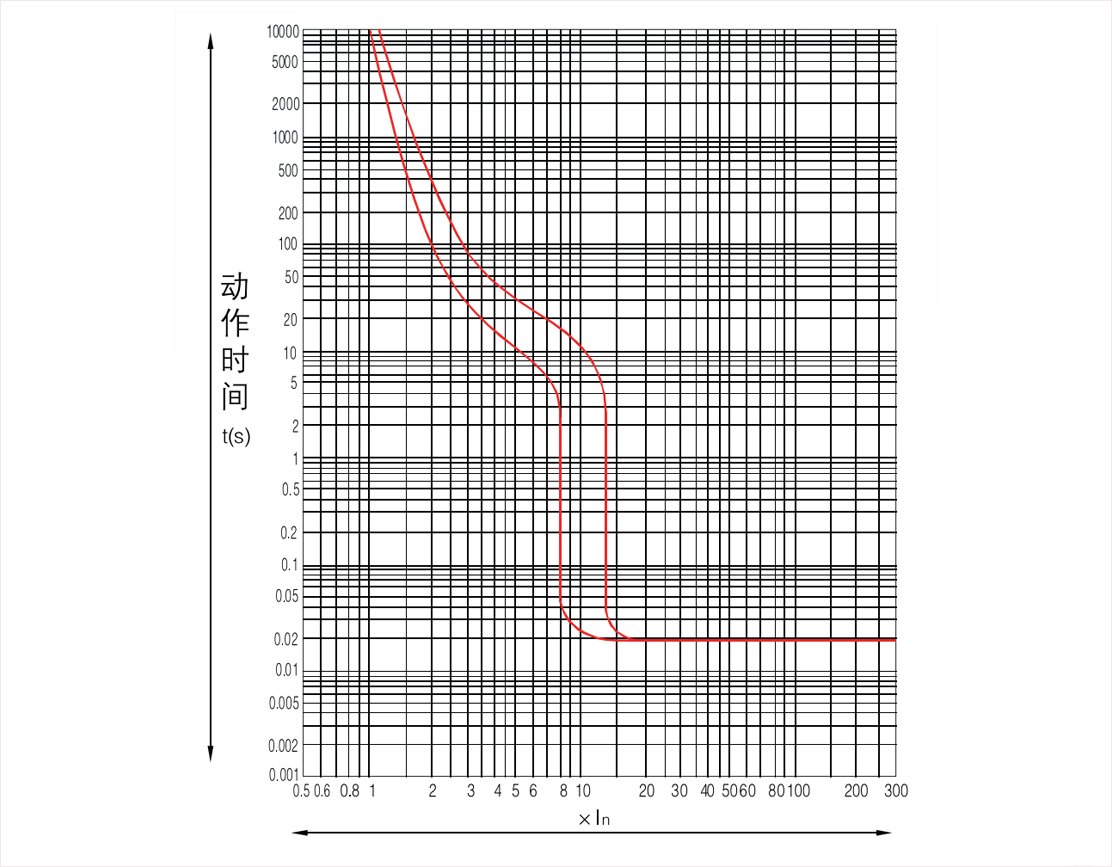

脱口特性曲线

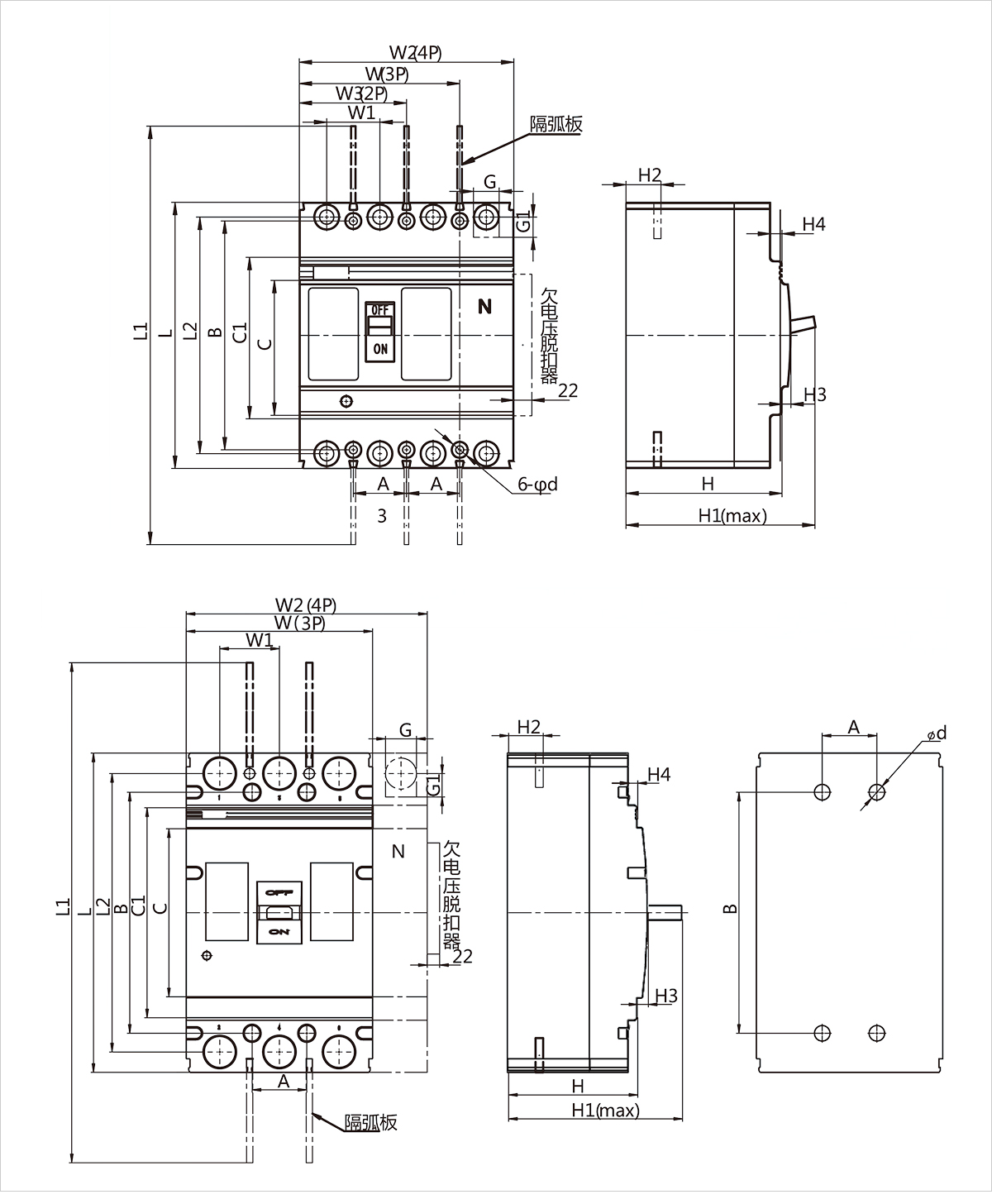

尺寸
尺寸类别
|
外形尺寸
|
安装尺寸
|
型号
|
尺寸代码
|
C
|
C1
|
G
|
G1
|
H
|
H1
|
H2
|
H3
|
H4
|
L
|
L1
|
L2
|
W
|
W1
|
W2
|
W3
|
A
|
B
|
Фd
|
SM8-125PV
|
58
|
87
|
17.5
|
7.5
|
85
|
104
|
24
|
4
|
7
|
150
|
246
|
132
|
91.5
|
30
|
122
|
65
|
30
|
129
|
4.5
|
SM8-250PV
|
60
|
102
|
20
|
10
|
104
|
127
|
24
|
6
|
9
|
165
|
293
|
144
|
105.5
|
35
|
142
|
74
|
35
|
126
|
4.5
|
SM8-400PV
|
137
|
173
|
30
|
11
|
106.5
|
146.5
|
39
|
7
|
9
|
259
|
459
|
224
|
149
|
44
|
199
|
|
44
|
194
|
7
|
SM8-630PV
|
134
|
178
|
40
|
15
|
110
|
150
|
43
|
7
|
9
|
270
|
470
|
234
|
182
|
58
|
243
|
|
58
|
200
|
7
|
SM8-800PV
|
136
|
204
|
44
|
11
|
110
|
158.5
|
35
|
7
|
9
|
280
|
480
|
243
|
210
|
70
|
280
|
|
70
|
243
|
7
|
