适用范围

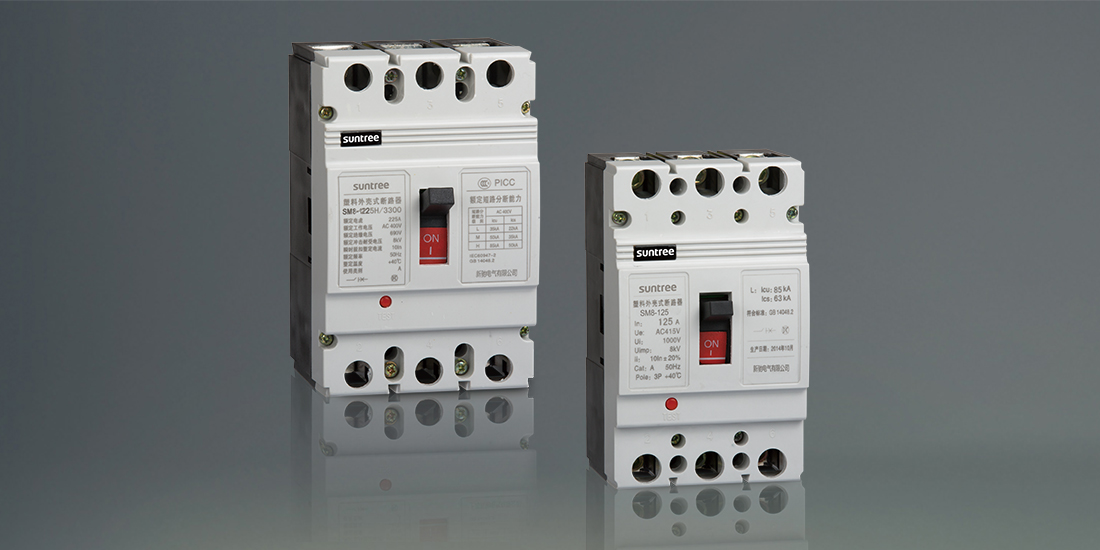

SM8 系列塑料外壳式断路器( 以下简称断路器)（通信行业） 适用于交流50Hz，额定绝缘电压1000V(63 型为800V)，额定工作电压至690V，额定工作电流从10A 至630A 的配电网络电路中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。该断路器具有体积小、分断高、飞弧短等特点，是用户使用的理想产品。断路器垂直安装( 即竖装)，亦可水平安装( 横装)。接线方式可选择板前和板后接线及插入式接线。

型号及含义

使用环境

● 周围空气温度上限值不超过+40℃，空气温度下限值不低于-5℃；
● 污染等级3；
● 防护等级IP20
● 安装地点的海拔高度不超过2000m；
● 大气相对湿度，在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如20℃时达90%，并考虑到因温度变化发生在产品上的凝露而采取必要措施；

电气技术参数

热磁、漏电式基本参数

型号		SM8-63	SM8-125	SM8-250	SM8-400	SM8-630
壳架等级电流(A)		63	125	250	400	630
额定电流ln(A)		10、16、20、25、 32、40、50、63	10、16、20、25、 32、40、50、63、80、 100、125	100、125、160、180、 200、225、250	225、250、315、350、400	400、500、630
极数		3、4	2、3、4	2、3、4	3、4	3、4
额定绝缘电压Ui(V)		AC800	AC1000	AC1000	AC1000	AC1000
额定工作电压Ue(V)		AC400	AC415/AC690
额定冲击耐受电压Uimp(V)		8000	8000	8000	8000	12000
飞弧距离(mm)		≤50			≤100
极限短路分断能力lcu (kA)	L	35	36	36	-	50
	M	50	55	55	85	75
	H	-	85	85	-	100
运行短路分断能力lcs (kA)	L	22	27	27	-	35
	M	35	42	42	65	50
	H	-	63	63	-	70
机械电气寿命(次)	通电	2000
	不通电	1000

附件种类

附件代号\附件名称	无附件	报警触头	分励脱扣器	辅助触头	欠电压脱扣器	分励脱扣器辅助触头	分励脱扣器欠电压脱扣器	二组辅助触头
电磁式脱扣器	200	208	210	220	230	240	250	260
复式脱扣器	300	308	310	320	330	340	350	360

附件代号\附件名称	辅助触头欠电压脱扣器	分励脱扣器报警触头	辅助触头报警触头	欠电压脱扣器报警触头	分励脱扣器辅助触头报警触头	二组辅助触头报警触头	辅助触头欠电压脱扣器报警触头
电磁式脱扣器	270	218	228	238	248	268	278
复式脱扣器	370	318	328	338	348	368	378

脱口特性曲线

尺寸

尺寸类别		外形尺寸																安装尺寸
型号	尺寸代码	C	C1	G	G1	H	H1	H2	H3	H4	L	L1	L2	W	W1	W2	W3	A	B	Фd
	SM8-125PV	58	87	17.5	7.5	85	104	24	4	7	150	246	132	91.5	30	122	65	30	129	4.5
	SM8-250PV	60	102	20	10	104	127	24	6	9	165	293	144	105.5	35	142	74	35	126	4.5
	SM8-400PV	137	173	30	11	106.5	146.5	39	7	9	259	459	224	149	44	199		44	194	7
	SM8-630PV	134	178	40	15	110	150	43	7	9	270	470	234	182	58	243		58	200	7
	SM8-800PV	136	204	44	11	110	158.5	35	7	9	280	480	243	210	70	280		70	243	7

• 说明书 SM8-250HPV 光伏专用直流塑壳断路器
