适用范围

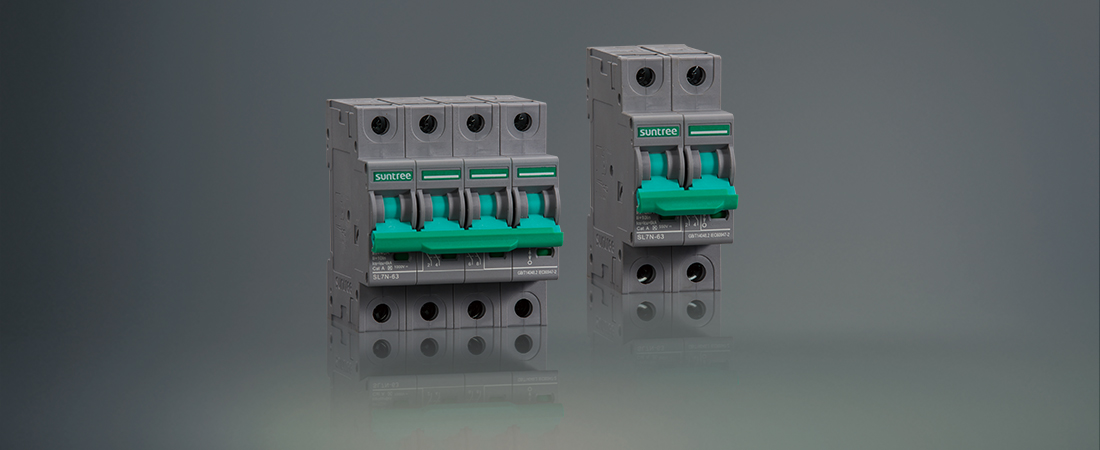

SL7N-63 小型直流断路器额定工作电压可以高至DC 1200V，该断路器采用特殊的灭弧、限流系统，可以迅速断开直流配电系统的故障电流，保护太阳能发电系统中的重要器件—光伏模块免受高DC 反向电流和因逆变器故障导致的AC 反馈电流的危害，保证了太阳能光伏发电系统可靠的运作。

型号及含义

使用环境

● 海拔高度2000 米及以下，高于2000 米需降容使用，其他特殊要求请与制造商联系；
● 周围空气温度-25℃至+40℃，24 小时平均温度不超过+35℃；当周围空气温度高于+40℃或者低于-25℃时，请与制造厂商联系；
● 产品应安装于配电箱中，有防水措施的地方；

电气技术参数

项目名称	技术参数
额定绝缘电压 (Ui）	1250V
额定工作电压(Ue)	DC(1P):15V,60V,100V,180V,250V ; DC(2P):125V,375V , 550V,600V,800V DC(3P):750V,800V ; DC(4P):800V,1000V 1200V
壳架额定电流	63A
相同壳架的不同电流In	6A、10A、16A、20A、25A、32A、40A、50A、63A
额定运行短路分断能力Ics=Icu	6kA
额定运行短路分断能力Ics=Icu	2P 800V \ 4P1200V 2KA
机械寿命	20000 次
电气寿命	10000 次(DC125V 以下/1P, DC250V 以下/2P), 1000 次( 其他电压规格)
认证证书
额定冲击耐受电压Uimp	6kV
脱扣特性/ 脱扣类型	B/C；热磁式
过电压等级	Ⅲ
污染等级	3
防护等级	IP40; 接线口IP20
抗湿热性	2 类
相对湿度	≤ 95%
符合标准	IEC 60947-2 GB/T 14048.2
抗震性	依据IEC60068-2-6
抗机械冲击参数	依据IEC60068-2-27
使用环境温度	-30℃ ~70℃
抗湿热性（IEC 60068-4)	Db 类( 温度55℃ 6 周期)
存储环境温度	-40℃ ~85℃
海拔	≤ 2000m
重量	0.12kg/P
附件	OF/SD/MX/MN/MX+OF
MX 控制电压Us	DC:12V , 24V, 220V ; AC:110V,220V,380V 电源功率建议不低于75W
MN 额定电压Un	AC220V AC380V

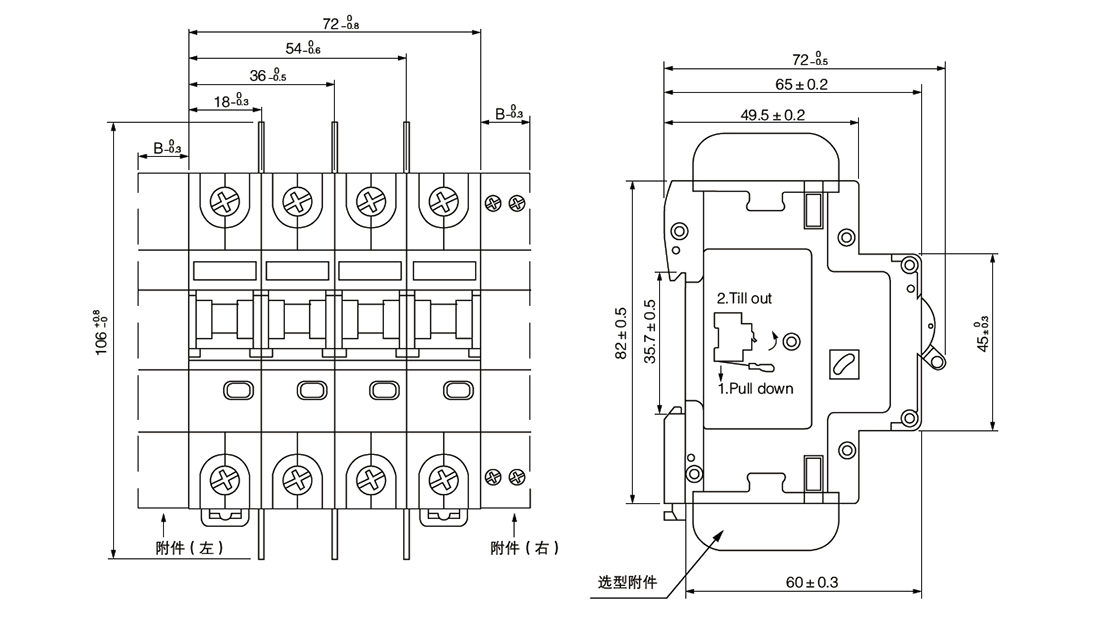

尺寸
